产品名称:d941x-16 dn150快开式电动蝶阀[ 2021-10-15 ]

订购热线:021-64162222
订购传真:021-62677999
质量稳定:实行全过程质量监控,细致入微全方位检测!
价格合理:高效内部成本控制,减少了开支,让利于客户
交货快捷:先进生产流水线,充足的备货,缩短了交货期!
  • 产品介绍
  • 规格尺寸
  • 结构图片
  • 一、d941x-16  dn150快开式电动蝶阀 产品介绍

    上海湖泉阀门集团有限公司d941x-16  dn150快开式电动蝶阀控制方式:开关型、调节型【反馈信号】:开关型有源灯指示、开关型带无源触点信号反馈、开关型带电位计电阻反馈、开关型带4-20mA信号反馈比例调节型带4-20mA信号【开关时间】:15S、30S、60S【防护等级】:IP65【手动操作】:在电源故障时可手动操作【电源电压】:AC220V/24V 50/60HZ  DC24V/12V,快开式电动蝶阀有普通型、带电位计型、无源型、智能型、快关慢关、指示器显示等应有尽有。动力损耗率低,可大量节约成本。电动快开蝶阀技术,电子部分采用进口原件,机械部分加工精细,带有多重保护装置以免操作不当或过载造成损坏,手电动装置可随时手动控制,紧凑的结构优化设计消除了工作噪音大的不足。

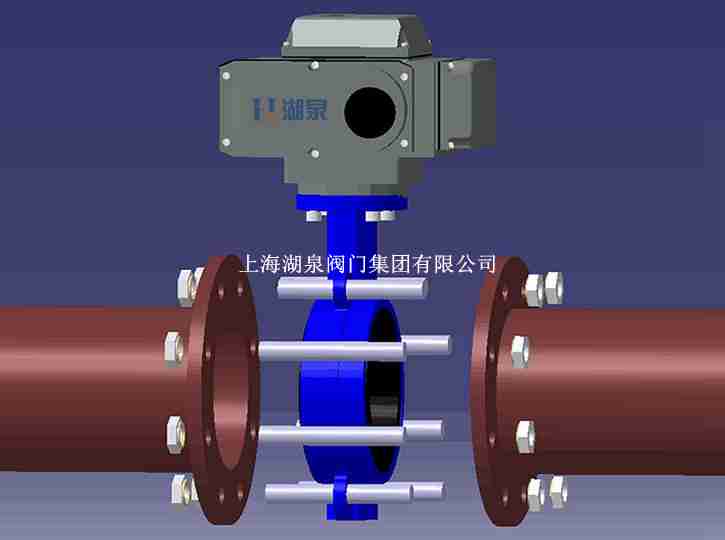

    d941x-16  dn150快开式电动蝶阀

    二、d941x-16  dn150快开式电动蝶阀产品特点

    HQ系列电动快速开关蝶阀(快开、快关电动蝶阀)
    产品广泛应用于各种快速开关、切断工艺管路。其优越的产品特性和性价比远超过同类电磁阀产品。
    开关时间短,4秒即可完成开关动作。
    允许压差大。具有自洁功能,有效保证管路的畅通。
    密封性能好。寿命长,采用电动快开执行机构(执行器)驱动新技术:只在工作时才使用电能。闲置时零功耗。符合环保设计要求。
    适应性广泛。各种连接方式备选(法兰、对夹式等)直通式结构简单可靠,免维护设计。
    优越的工艺性能,使得产品广泛应用于各种工业领域。如:工业锅炉、给水、管道介质切断、管道输送等。
    小巧轻便,容易拆装及维修,并可任意位置上安装,结构简单,紧凑90°运转启闭迅速,操作扭矩小,省力轻巧,达到完全密封,气体试验泄漏为零,选择不同零总件材质,可适用多种介质,流量特性趋于直线,调节性能好,启闭试验次数多达上万次,寿命长,凡使用闸阀、截止阀、旋塞、胶管阀及隔膜阀的管路上,特别在高层建筑消防系统及需要显示阀门开关状态的管线系统上,均可用该阀替换

    三、d941x-16  dn150快开式电动蝶阀 产品主要零部件材料

    零件名称 材料
    阀体 铸钢、不锈钢、铬镍钼钛钢、铬钼钛钢等特殊材料
    蝶板 铸钢、不锈钢、铬镍钼钛钢、铬钼钛钢等特殊材料
    密封圈 与阀体相同
    阀杆 碳钢、 2Crl3、不锈钢、铬镍钼钛钢
    填料 柔性石墨



  • 四、d941x-16  dn150快开式电动蝶阀 产品主要规格尺寸

    公称通径DN L H H1 A1 B1 D1 Z-d D1 Z-d
    50 43 112 350 180 200 125 4-18 125 4-18
    65 46 115 370 180 200 145 4-18 145 8-18
    80 49 120 380 180 200 160 8-18 160 8-18
    100 56 138 420 180 200 180 8-18 190 8-22
    125 64 164 460 180 200 210 8-18 220 8-26
    150 70 175 555 270 280 240 8-22 250 8-26
    200 71 208 605 270 280 295 12-22 310 12-26
    250 76 243 680 270 280 335 12-26 370 12-30
    300 83 283 825 380 420 410 12-26 430 16-30
    350 92 310 900 380 420 470 16-26 490 16-33
    400 102 340 980 450 470 525 16-30 550 16-36
    450 114 380 1030 480 490 585 20-30 600 20-36
    500 127 410 1105 480 490 650 20-33 660 20-36
    600 154 470 1310 480 490 770 20-36 770 20-39
    700 165 550 1435 640 660 840 24-36 875 24-42
    800 190 640 1605 640 660 950 24-39 990 24-48
    900 203 710 1745 750 860 1050 28-39 1090 28-48
    1000 216 770 1885 850 900 1170 28-42 1210 28-56
    1200 254 890 2105 850 900 1390 32-48 1420 32-56
