电动插板阀厂家直销(封闭式插板阀,电动敞开式插板阀)

[ 2022-10-18 ]

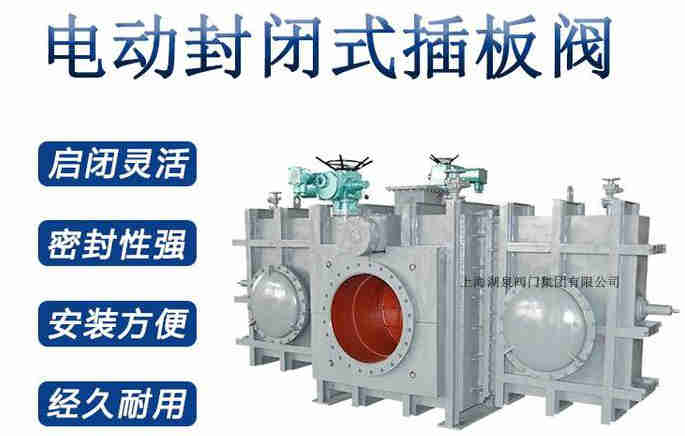

上海湖泉阀门集团有限公司电动插板阀厂家直销,电动封闭插板阀是一款专门适用于大口径煤气管道上用的一款插板阀,这款插板阀的结构性能和盲板阀的结构性能几乎是一样的,不同的是盲板阀采用翻版式操作来实现阀门的开关,而此款电动封闭式插板阀是平移式换板来实现阀门的开关,且这款插板阀是一款全封闭式的插板阀,它的优点就是阀门在换板开关的过程中,永远保证不会有煤气外漏的现象,且此款插板阀采用防爆型电动执行器远程操控来控制阀门的开关,通常用于口径>DN1800及以上的煤气管道上使用,由于某些环境下的管道口径较大,且盲板在口径大于DN1600以上会受到自身重量的限制以及盲板阀开关所需要的空间的限制,所以在这个时候就需要采用这种电动敞开式插板阀来替代此时的盲板阀的功能,此款插板阀主要用于对现场使用环境高,安全性较高的场所。封闭式插板阀由左阀体,中阀体,右阀体,丝杆副,阀板,密封圈,杠杆,液压缸等零件,组成,并由底座,支撑机构构成风性结构体,橡胶密封圈镶嵌在阀上,具有耐高温,密封性能好,更换方便,使用寿命长行等特点。封闭式插板阀可以单台远距离控制。亦可以多台联网远距离控制,非正常情况下还可以利用阀门本向身装置手动操作。
电动插板阀厂家直销
全封闭电动插板阀应用在冶金高炉煤气系统,在煤气管道中起到可靠地隔断煤气的作用。我厂生产的全封闭电动插板阀,结构新颖,适应煤气系统高粉尘的环境,运行安全可靠,控制性能好,无煤气外泄不污染环境,受到广大用户的青睐。为防止氯离子及氯根对不锈钢的晶间腐蚀,波纹管材料采用内254SMo、外316L制作成型,导流筒材质为耐磨钢,导流筒迎气面焊 死,外口采用金属挡板封闭。波纹管导流筒内壁喷涂碳化钨。波纹管内外面喷涂高分子涂料阀板框架外表面除采用了防腐材料的零件外表面外均采用喷锌防腐处理。全封闭电动插板阀由以下几部分组成:1、前阀箱; 2、后阀箱;3、副阀箱;4、阀板;5、走板机构;6、顶开夹紧机构;7、扒轮机构。

全封闭电动插板阀的工作过程是:首先顶开夹紧电装动作,电装通过减速器带动大齿圈旋转,大齿圈传动均布的各个小齿轮,动各丝杠同步旋转,前阀箱上的活动阀座外移25~30mm,当活动阀座移动到8~12mm时,扒轮机构扒动阀板同步外移,顶开到位后, 阀板与左、右阀座之间各有8~12mm间隙,保证走板时密封圈与阀座不产生刮擦;接着走板电装动作,电装通过链轮销齿结构带动阀板完成由通孔到盲孔或由盲孔到通孔的切换;最后是夹紧动作,顶开夹紧电装反转,大齿圈传动均布的各个小齿轮,带动各丝杠同步 旋转,保证活动阀座平行地将阀板压紧在固定阀座与活动阀座之间。夹紧动作的同时扒轮机构同步复位以备下次动作。

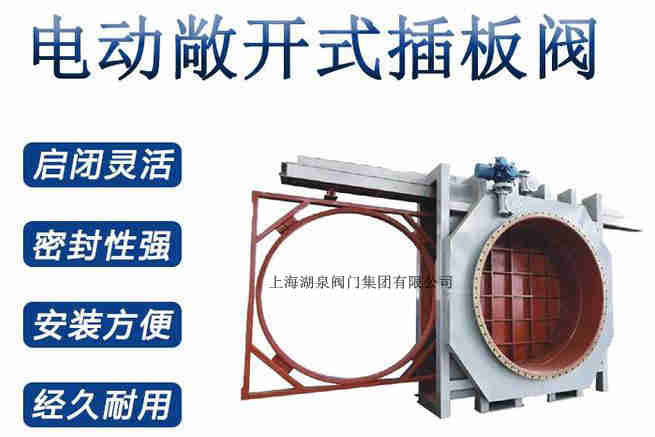

 电动插板阀厂家直销(电动敞开式插板阀)产品工作原理和用途:敞开式插板阀工作原理是通过夹紧驱动装置动作,将扭矩直接作用在主动阀杆上,使其旋转,并通过传动结构机构同时使4-6根阀杆做同步旋转(口径小为4根,口径大为6根),阀杆上的螺纹副带动浮动座向压缩波纹管方向移动,使门板密封圈与两面阀体密封圈完全脱离。再启动行走驱动装置将门板进行水平移动,使门板的盲圈和通圈相对阀体管路位置发生更换,夹紧驱动装置再次动作,使浮动座向左阀体密封圈移动,将门板橡胶密封圈夹紧,从而完成阀门的开关动作。门板是由盲板和通圈组成。当夹紧机构松开后,门板旋转变换位置即可实现阀门开关。
封闭式插板阀,电动敞开式插板阀
本系列电动敞开式插板阀适用于高炉除尘及冷却系统煤气进、出口管线上,作为煤气介质的可靠隔断装置,敞开式插板阀也可用于煤气加压站等其它管线上。产品结构特点:敞开式插板阀的阀体采用框架式结构,刚性好,结构紧凑。密封副部位采用不锈钢与橡胶密封,密封可靠,寿命长。敞开式插板阀采用弹簧夹紧机构,同步性好 敞开式插板阀密封圈装在阀板上,便于更换。增加了水冷机构的冶金阀门,耐温可达450℃,尤其适用干法除尘系统。配有多种驱动方式可供选择,液动、电动可实现计算机程序控制。
