电动闸阀怎么配控制柜呢？这要看电动阀门的控制接线方式和控制箱的回路才能回答。上海湖泉阀有限公技术在专家正确告诉你电动闸阀怎么配控制柜，如有不懂的地方可以咨询公司电话021-64162222  电动控制柜主要用于接收DXYK、DGYK、DXYW、DFYK系列液位控制仪（器）所输出的高、低水位控制信号，控制液泵电动机的自动开起与停止，其控制形式有全压起动、降压起动、软起动、变频控制等。本系列控制柜（箱）控制回路中，既设自动控制亦有手动控制，还具备过流、过压、欠压、缺相保护及事故报苦功能，本产品使用前，必须按电气原理图复核后接线，按照电动机实际要求调整相应元件设定值，然后起动。

1、自动操作：接通电源，电源指示灯亮，将转换开关转至“自动”位置，检查控制柜（箱）所控制的电机是否按液位控制仪的指令动作。当液位达到控制液位时，对应液位指示灯发光，相应的限位控制继电器常开触点自动闭合，二次控制回路自动接通，电机起动，同时运行指示灯亮。当水位达到停止水位时，对应的指示灯发光，液位测控仪的对应限位控制继电器常闭触点断开，二次控制回路开路，电机停止工作，运行指示灯熄灭。
2、手动操作：接通电源，电源指示灯亮，将转换开关转至“手动”位置，按下起动按钮，电机开始运转，运行指示灯亮，按下”停止”按钮，电机停止运转，其运行指示灯熄灭。

电动阀门控制柜的控制说明 电动阀门控制柜的控制逻辑说明：电动阀门控制柜的控制说明
1、控制器能够根据二次网供水温度和室外温度调节一次侧电动阀，实现改变一次侧流量来保证二次侧供水温度的恒定。
2、 控制器能够根据二次网侧供回水压差调节循环水泵变频器的运行频率。
3、 控制器能够根据二次网压力自动启停补水泵保证二次侧压力稳定。
4、 控制柜面板有指示灯、触摸屏、电压表、电流表、按钮、旋钮，柜内安装变频器等相关元件。
5、 配置10.2英寸真彩色汉化人机界面触摸屏面板，可以对机组进行参数监控、参数设定值得改动。
6、 控制器可以接收4-20mA信号，控制器预留一个以太网接口和一个485通信接口。
7、 可以采集机组温度、压力、室外温度等信号。
8、控制器能够监控循环水泵、补水泵的工作状态，开停机状态，运行频率及电机电流，电动阀工作状态、阀门开度；水箱液位等。
9、控制器具有相关报警信息：一次侧、二次侧温度低、高报；压力低、高报，水箱液位低、高报，
水泵、变频器、电动阀故障等。
10、控制柜具有联锁控制功能：

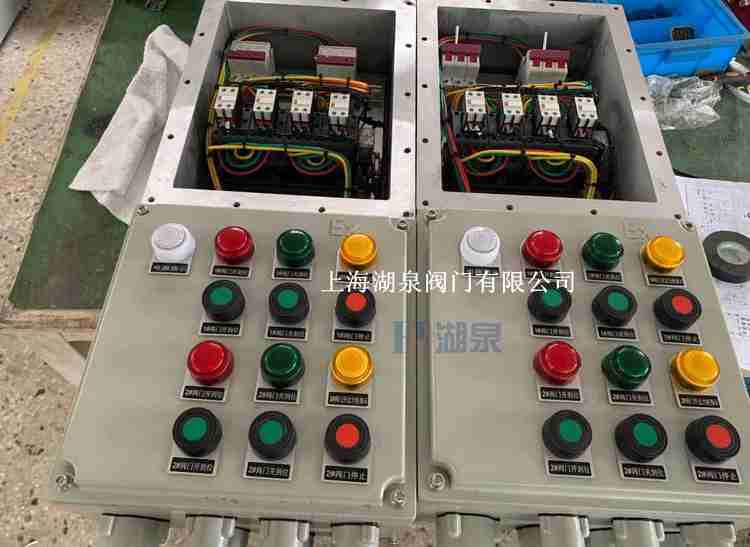

电动闸阀怎么配控制柜产品特点
1、本产品外壳采用优质钢板剪板折弯气体保护焊接成形，表面经高速抛丸后粉末静电喷塑，具有外形美观、抗静电耐冲击等优良性能，内装断路器及信号灯元件；
2、本产品为复合型防爆结构，开关箱采用隔爆型结构，母线箱及接线箱采用增安型结构；
3、 采用模块化设计，各种回路可以自由组合；
4、内装高分断小型漏电断路器或塑壳式漏电断路器，通过操作防爆客体外的手柄而实现分合；
5、本产品全面推出新型优化的设计方案及操作机构，结构紧凑合理、通用性强、操作灵活方便、手感好；
6、具有过载、短路、缺相、漏电保护功能；
7、所有紧固件均采用抗强腐蚀的304不锈钢材质；
8． 布线方式，钢管或电缆、防爆扰性连接软管均可；
9． 可根据用户要求特殊定制；

电动闸阀怎么配控制柜产品优点：
A：柜体钢板质量优良，表面油漆处理到位，外观美观，细节处理到位。
B：柜内元器件布局精心设计，排布合理，结构紧凑。
C：柜内走线美观，用线标准，接头牢固。
D：元器件选型性价比极高、节能、环保、经济实惠。
E：柜内辅材和接线端子有多个大品牌供客户挑选使用。
F：变频成套控制柜具有过载、短路、缺相、欠压保护以及电机堵转、电机超温及漏电等多种保护功能及故障状态显示、并具备单用及多用控制工作模式。减少对电网的冲击及对整个电网的保护。
G：品质卓越、精心设计、精工制作、功能多样、多种控制模式、可改变电机的频率和速度、

电动闸阀怎么配控制柜询价须知：
A. 电动闸阀防爆控制箱防爆等级：1.IIB级 2.IIC级
B. B.防爆控制箱安装方式：1.挂式安装 2.落地式（立式）安装
C.防爆控制箱进出线方式：1.下进下出 2.上进上出 3.下进上出 4.上进下出
D.防爆控制箱防腐等级：WF1,WF2
1.户内安装(IP54) 2.户外安装(IP65)（带防雨罩货防护箱）
E.防爆开关箱元件品牌：
1.没有要求（一般选用正泰或德力西品牌）
2.进口元件（一般选用施耐德、ABB、常熟）
3.根据使用方要求定制
