化工电动阀门装置设置及选用原则

[ 2020-11-04 ]
本规定适用于化工工艺系统专业。所提及的电动阀门不包括安全阀、蒸汽疏水阀、取样阀和减压阀等,但包括限流孔板、盲板等与电动阀门有类似作用的管件的设置,以切断阀作为这些阀件的总称。切断阀的作用是用来隔断流体或使流体改变流向,要根据生产(包括正常生产、开停工及特殊工况)、维修和安全的要求而设置,同时也要考虑经济上的合理性。
电动阀门装置设置和选择合适类别(不是型号)。阀门是工艺系统专业人员在编制PI图时的一项重要工作,本规定所述的内容考虑了生产和安全的一般要求。系统专业在参照本规定进行工程设计时,应结合该工程项目的具体情况、当地气象条件、厂际协作关系、装置操作要求、流体特性、用户的特殊要求及经济性等进行取舍。
1.1.1       工程设计中的阀门类别选用
1.1.1.1    选用时须考虑的因素
选择电动阀门是根据操作和安全及经济的合理性,综合平衡比较的经验结果。在选择阀门之前必须提出下述原始条件:
一.物性
(1) 物料状态
a.气体物料的物料状态包括有关物性数据,纯气体还是混合物,是否有液滴或固体微粒,是否有易凝结的成份。
b.液体物料的物料状态包括:有关物性数据,纯组份或混合物是否含易挥发组份或溶解有气体(压力降低时可析出形成二相流),是否含固体悬浮物,以及液体的粘稠度、凝固点或倾点等。
(2) 其它性质;包括腐蚀性、毒性、对电动阀门结构材料的溶解性,是否易燃易爆等性能。这些性能有时不只影响材质,还会引起结构上的特殊要求,或需要提高管道等级。

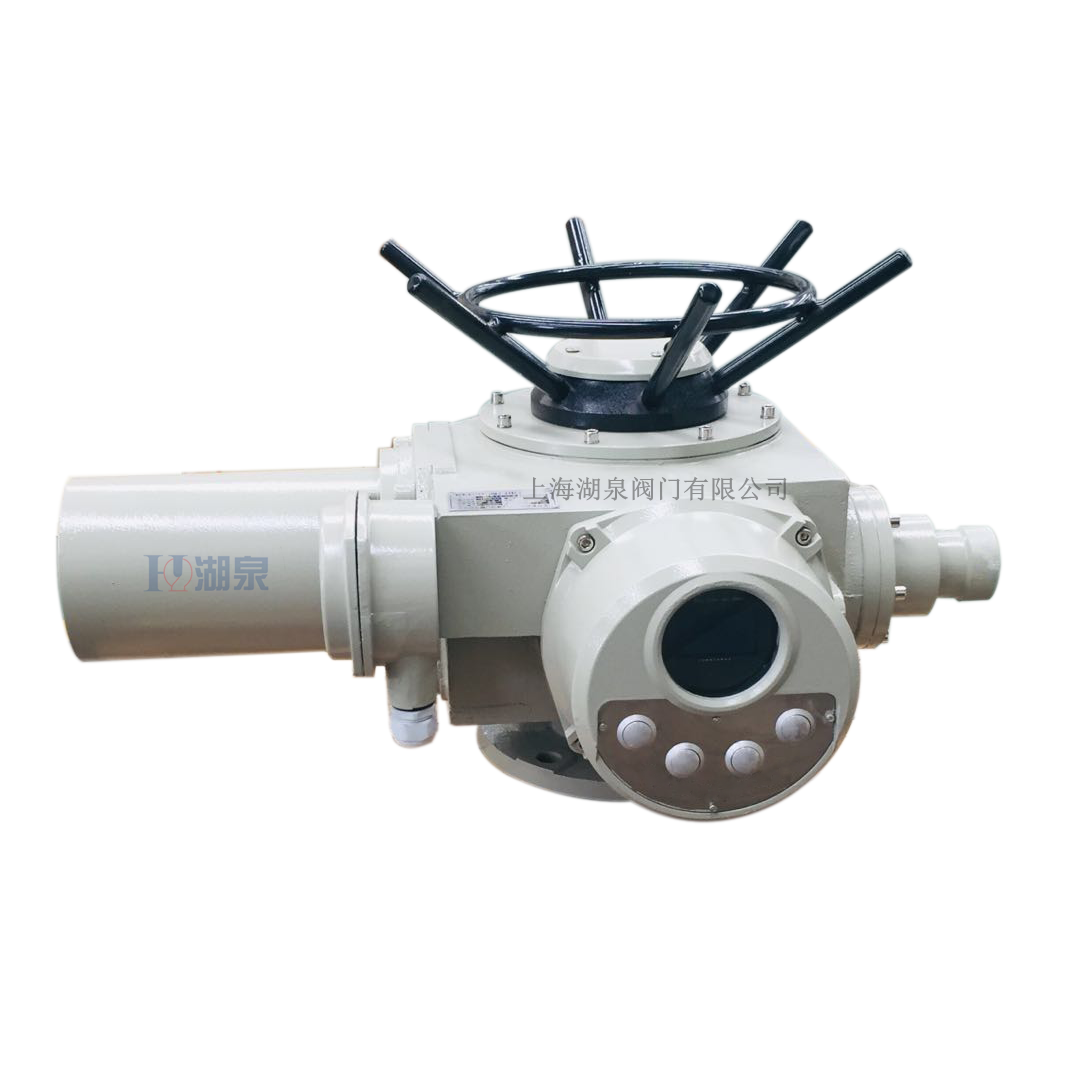

电动阀门装置
二.操作状态下的工作条件
(1) 按正常工作条件下的温度和压力,还需结合开停工或再生时的工作条件。
a.泵出口阀应考虑泵的最大关闭压力等。
b.当系统再生韫度高出正常温度很多,而压力却有所降低,对这种类型的系统,要考虑温度和压力综合的影响。
c.操作的连续程度:即阀门开闭的频率,也影响到对耐磨损程度的要求,开关较频繁的系统,应考虑是否安装双阀。
(2) 系统允许的压力降
a.系统允许压力降较小,或允许压力降不小但不需要进行流量调节时,则应选用压力降较小的阀型如闸阀、直通的球阀等。
b.需要调节流量,则应选择调节性能较好,具有一定压力降的阀型(压力降占整个管道压力降的比例与调节的灵敏度有关)。
(3) 阀门所处的环境:在寒冷地区的室外,特别是对化学物料,阀体材质一般不可用铸铁而应选用铸钢(或不锈钢)。

三.阀门功能
(1) 切断:几乎所有的电动阀门都具有切断功能。单纯用于切断而不需调节流量则可选用闸阀,球阀等,要求迅速切断时,则以旋塞、球阀、蝶阀等较为适宜。截止阀则既可调节流量又可切断。蝶阀也可适于大流量的调节。
(2) 改变流向:选用两通(通道为L形)或三通(通道为了形)球阀或旋塞,可以迅速改变物料流向,且由于一个阀门起到两个以上直通阀门的作用,可简化操作,使切换准确无误,并能减少所占空间。
(3) 调控:截止阀、柱塞阀可满足一般的流量调节,针形阀可用于微量的细调;在较大流量范围进行稳定(压力、流量)的调节,则以节流阀为宜。
(4) 止回:需防止物料倒流时可选用止回阀。
(5) 不同生产过程可以选择有附加功能的电动阀门,如有带夹套、带排净口和带旁路的阀门,有用于防止固体微粒沉降的带吹气口阀门等。
四.开关阀门的动力:就地操作的阀门绝大多数用手轮,对与操作带有一定
距离的,可采用链轮或加长杆。一些大口径的阀门因启动力矩过大在阀门设计时已带有电机。在防爆区内要采用相应等级的防爆电机。
遥控阀门:采取的动力种类有气动、液压、电动等,其中电动又可分为电磁阀与电机带动的阀。应根据需要和所能提供的能源来选择。

1.1.1.2    各种类型电动阀门的特点及适用范围
一.闸阀
(1) 流体流经闸阀时不改变流向,当闸阀全开时阻力系数几乎是所有阀门中最小的,而且适用的口径范围、压力温度范围都很宽。与同口径的截止阀相比,其安装尺寸较小,因而是化工生产装置中用得最多的一种类型。
 (2) 闸阀手柄分明杆、暗杆两种:明杆闸阀用于两套以上相同设备的交替切换时,特别有利,其明杆可明显标示出阀门的开关情况。
 (3) 当闸阀半开时,阀芯易产生振动,所以闸阀只适用于全开或全闭的情况,不适于需要调节流量的场合。
 (4) 闸阀阀体内有刻槽,所以不适用于含固体微粒的流体。近年来有带吹气口的闸阀可适用于这种情况。
二.截止阀
 (1) 截止阀是化工电动阀门装置广泛应用的阀型。它的密封性能可靠,也适于调节流量,一般多装在泵出口、调节阀旁路流量计上游等需调节流量之处。
 (2) 流体流经阀芯时改变流向,因而压力降大,同时易在阀座上沉积固形物,故不适用于悬浮液。
 (3) 截止阀与同口径的闸阀相比,体积较大,因而限制了它的最大口径(最大DNl50~200)。
 (4) Y型截止阀和角式截止阀与普通直通阀相比,压力降较小,且角式阀兼有改变流向功能。
 (5) 针形阀也是截止阀的一种,其阀芯为锥形,可用于小流量微调或用作取样阀。
三.旋塞、柱塞阀、球阀
 (1) 三者功能相似,都是可以迅速启闭的阀门。阀芯有横向开孔,液体直流通过,压力降小,适用于悬浮液或粘稠液。阀芯又可作成上形或丁形通道而成为三通、四通阀。外形规整,易于作成夹套阀用于需保温的情况,这几类阀可较方便地制成气动或电动阀进行遥控。
 (2) 三者的不同在于柱塞阀,球阀的工作压力略高。
四.蝶  阀
有一定的调节功能,特别适用于大流量调节,使用温度受密封材料的限制。
五.止回阀
 (1)止回阀是用以防止流体逆向流动的阀。一般用于防止由于流体倒流造成的污染、温升或机械损坏。
 (2) 常用的有旋启式、升降式和球式三类。旋启式直径比后两种较大,可安装在水平管或垂直管上,安装在垂直管上时流体应自下而上流动。升降式和球式口径较小,且只能安装在水平管路上。
 (3)  止回阀只能用以防止突然倒流但密封性能欠佳,因此对严格禁止混合的物料,还应采取其它措施。
 (4)  离心泵进口为吸上状态时,为保持泵内液体在进口管端装设的底阀也是一种止回阀。当容器为敞口时,底阀可带滤网。
六.隔膜阀及管夹阀
这两种阀在使用时,流体只与隔膜或软管接触而不触及阀体其它部位,特别适用于腐蚀性流体或粘稠液、悬浮液等。但使用范围受隔膜或软管的材质所限。
