电动对夹蝶阀工作原理

[ 2020-11-02 ]
上海湖泉阀门厂电动对夹式蝶阀电气设备是电动夹阀程序控制、自动控制和遥控器不足的驱动机械设备,运动全过程可由行程安排、旋转距离或径向扭转大小操纵。电工作特点和使用是因为电夹阀的类型、设备工作制度、在管道或机械设备上的部位。本电动对夹蝶阀采用对夹中心板式结构,主要由阀体,阀板,阀轴,阀座及传动装置组成。蝶阀结构简单紧凑,小巧轻便,运输,安装,拆卸方便;90°的启闭,开关迅速。电动蝶阀操作扭矩小,省力轻巧;密封性能好,使用寿命长,可达到零泄露;其流量特性近似于直线,调节性能好。

对夹电动蝶阀结构特点:
1、设计新颖、合理、结构独特,重量轻,启闭迅速。
2、操力矩小,操作方便,省力灵巧。
3、可以任何位置安装,维修方便。
4、密封件可以更换,密封性能可靠达到双向密封零泄漏。
5、密封材料耐老化、耐腐蚀,使用寿命长等特点。

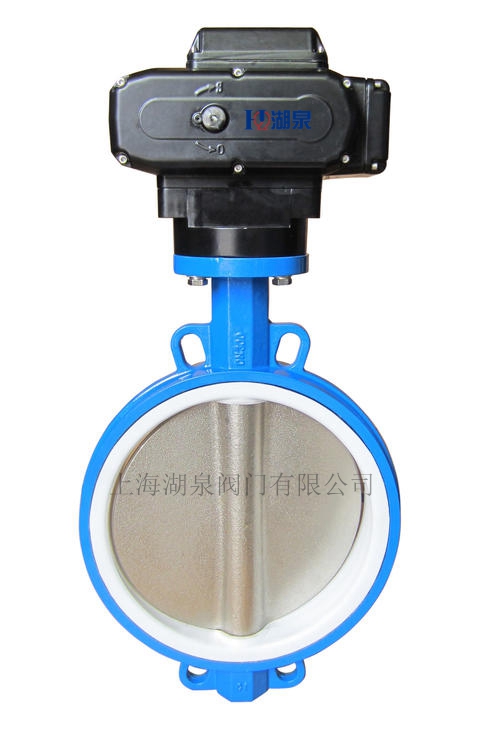

 电动对夹蝶阀
电动执行机构技术参数
电动执行机构技术参数:电源AC110、220、380V、DC24,公称通径DN50~1200mm,输出力矩50N·M~2000N·M,公称压力PN0.6、1.0、1.6Mpa,功能选型:开关型、无源触点型、阀位信号反馈型、智能调节型。适用温度≤120℃,适用介质水、气、油品及弱腐蚀性流体,输入信号4-20mA,1-5V,0-10V;输出信号:4-20mA,1-5V,0-10V。使用方便:采用单相电源,接线简单;采用*的球型凸出结构,使观察更方便;免加油免点检、防水防锈、任意角度安装。保护装置有双重限位、过热保护、过载保护。全行程时间5秒、10秒、15秒、30秒、45秒、60秒。及带手动功能。内置模块采用先进计算机单片及智能控制软件直接接收计算机或工业仪表等输出的标准信号(4-20mA DC /1-5VDC)实现阀门开度的智能控制和精确定位。

对夹蝶阀重要指标:产生的压力平均值高于准确的固定压力,不输出过热现象。因为天然气(高压缩程度)单位、气压、含氧量差不能达到流量要求。相应安装导向同步加速器:选择间隔径向同步安装,排除中间径向的水,导向同步加速器是靠输出轴的液压中心将空气间隔全部压到***低点。安装时需要水平并考虑如何运动,因此要从水平正常运动起。是最常见的工业管道阀门,一个物种,夹式蝶阀结构本身比较小,只是管道凸缘的端部到中间蝴蝶,通过法兰与管蝴蝶夹锁,可以螺栓控制流体管路中的介质。夹式蝶阀特别适用于管道或短距离的地方之间狭窄的空间,在完全打开位置蝶阀,盘厚度仅当介质流经体电阻,所以通过它的小所产生的阀的压降,故具有较好的流量控制特性。
