上海湖泉阀门有限公司电动阀门接线方式是根据不同的使用要求以及现场工况不同所分类的,不同功能的电动执行器所采用的接线方式也是不尽相同的。用户应当对相关知识有所了解, 零线接①，火线经2113控制开关后：开接②、关5261接③。
状态4102反馈公共点④，状1653态反馈开状态⑤，状态反馈闭状态⑥。
电动阀最简2113单的有两根/三根（220V/380V）的电源线，三5261根控制4102线，其中一根是1653公共线，另两根是，一个控制开，一个控制关。贵一些的还有两根，是故障的无源的开点或闭点信号线；再贵一些的还有两根，是开度反馈的线，一般是4~20MA。电动调节阀的动力电源分两种。一种是三相AC380V。一种是AC220V单相电。以单相电为zhi例:
接动力电源线AC220V两根。与电动调节阀的电源端相接。弱电控制线四根。分别为输入两根、输出两根。(信号最常用的有4-20mA，也有0-10V等弱电控制信号)

其中输入端按照正负极接系统的控制端。调节阀的输出端按照正负极接系统的反馈端。

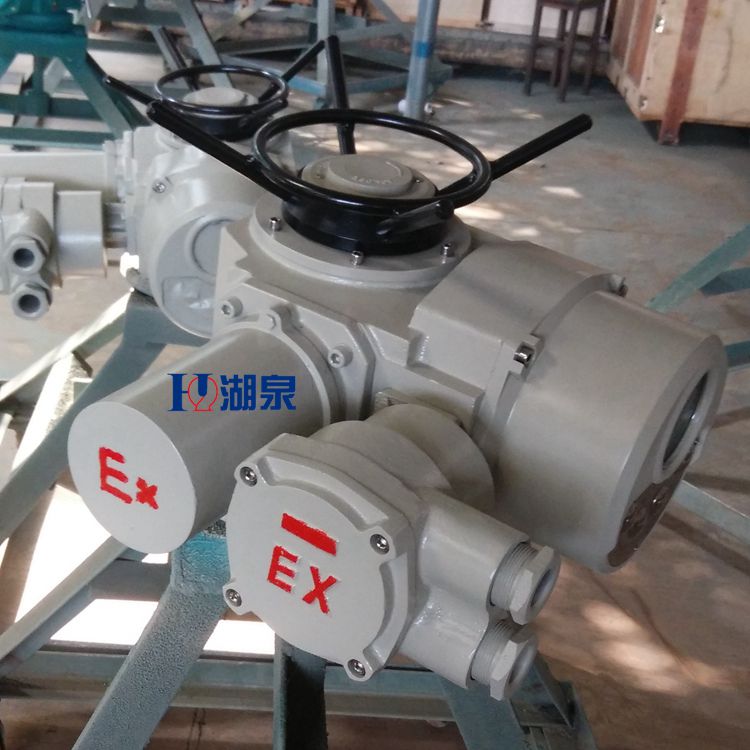

电动阀门分为开关型和调节型，开关型的原理就是通电开到位，通电关到位。调节阀的原理是输入4-20MA或是0-10V的电流信号来调节阀门开度的大小。电动阀门是由电动执行器和阀体组成的，有很多客户不知道电动阀的接线方式，下面上海湖泉阀门公司就为大家详细的讲解一下电动阀门怎么接线及工作原理介绍。
220V和380V电动阀门接线图的区别
因为两种之间的电压不同，所采用的接线方式也是不尽相同的。其实最大的区别就是电压上的区别。220V是相线(火线)和地线(零线)之间的电压，380V是三相电路中的任意两根相线(火线)之间的电压 。
从发电厂输送到市里的电力经过变压器后就是三相四线电.你可以发现电杆上并排挂着四根电线,其中有一根是零线,术语叫中性线(N),其余三根线叫火线.两根火线间电压是380V,一根零线(N)与任意一根火线间电压是220V.如果你生活在城市的大楼,你还可以看到三根火线和一根零线被合理的分配到各个单元.如果你住的那单元空调等电器设备特别的多,电力负荷过大,用电压表测量电压明显比其它用电量小的单元楼电压要低些.严重的造成电器不能正常启动和运转.
