电动闸阀工作原理

[ 2020-07-20 ]
上海湖泉阀门有限公司生产的电动闸阀由电动电动执行器和闸板阀相互连接,经安裝调节后变成电动阀。电动阀应用电磁能做为驱动力来接入电动电动执行器驱动器闸板阀,保持闸板阀的电源开关、调整姿势。进而超过对管路物质的电源开关或者调整目地。

电动阀的驱动器一般是用电动机,开或关姿势进行必须一定的時间模拟量输入的,能够做调整。较为耐工作电压冲击性。继电器是快开和快关的,一般用在小总流量和小工作压力,规定电源开关頻率大的地区;电动阀相反。电动阀阀的开启度能够操纵,情况有开、关、半闭半关,能够操纵管路中物质的总流量而继电器达不上这一规定。三线制电动阀有F/R/N三条线,F意味着顺向姿势(或是open姿势)控线,R意味着反方向姿势(或是close姿势)控线,N意味着接地线。继电器是电动阀的一个类型;是运用磁铁线圈造成的电磁场来带动阀心,进而更改油路板的导通,电磁线圈关闭电源,阀心就借助弹黄的工作压力退还。

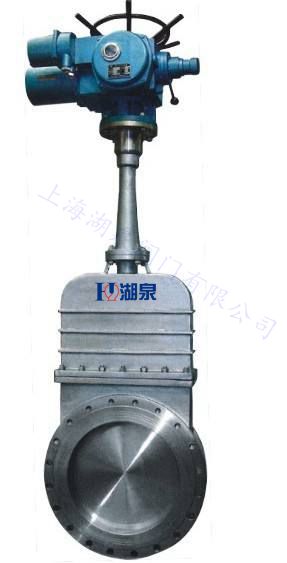

 电动闸阀
 电动闸阀是一种应用广泛的阀门,主要应用在液体、气体和风系统管道介质流量的模拟量调节,是AI控制。在大型阀门和风系统的控制中也可以用电动阀做两位开关控制。下面我们一起来看看电动闸阀的原理。

  电动闸阀操作原理是电动闸阀通常由电动执行机构和阀门连接起来,经过安装调试后成为电动阀。电动闸阀使用电能作为动力来接通电动执行机构驱动阀门,实现阀门的开关、调节动作。从而达到对管道介质的开关或是调节目的。
电动闸阀的工作性质:电动阀的驱动一般是用电机,比较耐电压冲击。电磁阀是快开和快关的,一般用在小流量和小压力,要求开关频率大的地方电动阀反之。电动阀阀的开度可以控制,状态有开、关、半开半关,可以控制管道中介质的流量而电磁阀达不到这个要求。

电动闸阀的启闭件是闸板,闸板的运动方向与流体方向相垂直,不能作调节和节流。闸板有两个密封面,最常用的模式闸板阀的两个密封面形成楔形、楔形角随阀门参数而异,通常为5°,介质温度不高时为2°52'。楔式电动闸阀的闸板可以做成一个整体,叫做刚性闸板;也可以做成能产生微量变形的闸板,以改善其工艺性,弥补密封面角度在加工过程中产生的偏差,这种闸板叫做弹性闸板。闸阀关闭时,密封面可以只依靠介质压力来密封,即依靠介质压力将闸板的密封面压向另一侧的阀座来保证密封面的密封,这就是自密封。大部分电动闸阀是采用强制密封的,即阀门关闭时,要依靠外力强行将闸板压向阀座,以保证密封面的密封性。闸阀的闸板随阀杆一起作直线运动的,叫升降杆闸阀,亦叫明杆闸阀。通常在升降杆上有梯形螺纹,通过阀门顶端的螺母以及阀体上的导槽,将旋转运动变为直线运动,也就是将操作转矩变为操作推力。开启阀门时,当闸板提升高度等于阀门通径的1:1倍时,流体的通道完全畅通,但在运行时,此位置是无法监视的。实际使用时,是以阀杆的顶点作为标志,即开不动的位置,作为它的全开位置。为考虑温度变化出现锁死现象,通常在开到顶点位置上,再倒回1/2-1圈,作为全开阀门的位置。因此,阀门的全开位置,按闸板的位置即行程来确定。有的闸阀,阀杆螺母设在闸板上,手轮转动带动阀杆转动,而使闸板提升,这种阀门叫做旋转杆闸阀,或叫暗杆电动闸阀。
