1. 产品概述

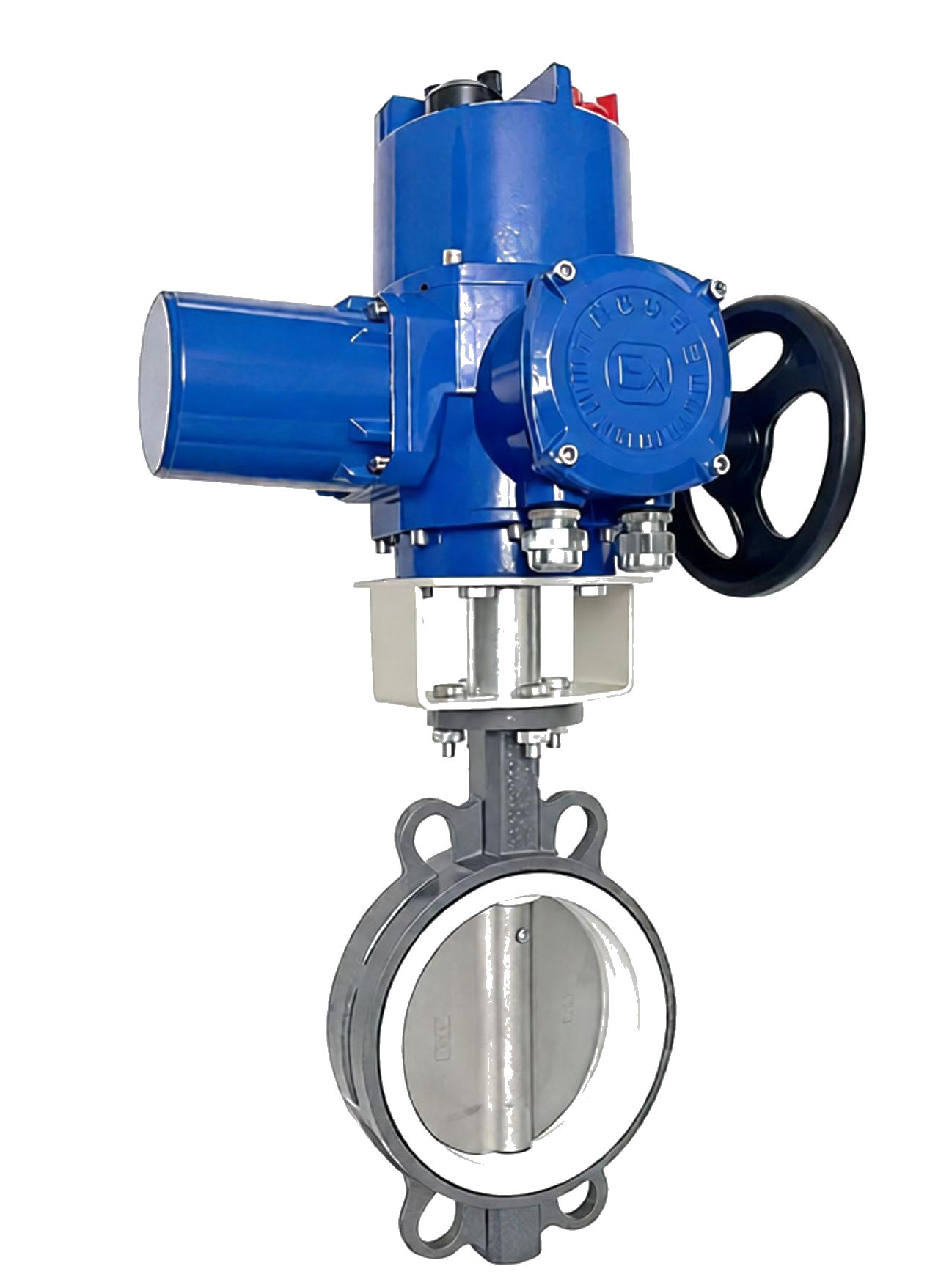

上海湖泉阀门集团有限公司D971J-10C 是一款高性能的对夹式软密封电动蝶阀，专为工业流体控制设计。该阀门采用中线结构，阀体材质为高强度球墨铸铁（QT450-10），阀板选用优质 304 不锈钢，配合耐油丁腈橡胶（NBR）或乙丙橡胶（EPDM）密封圈，实现了优异的密封性能和耐腐蚀性。其“D”代表电动驱动，“9”代表蜗轮传动（此处指电动执行器内部含减速机构或直接连接），“7”代表对夹连接，“1”代表中线板式结构，“J”代表衬胶密封，“10”代表公称压力 1.0MPa，“C”代表阀体材质为碳钢/铸铁类（在此特定配置下指球墨铸铁）。该产品广泛应用于水处理、化工、石油、电力、轻工、造纸等行业的给排水及气体管道系统中，用于调节流量和截断介质。

2. 主要技术参数

3. 结构特点与优势

3.1 优质材质组合

• ‌阀体（球墨铸铁）‌：相比普通灰铸铁，球墨铸铁具有更高的强度、韧性和耐压能力，能有效抵抗管道应力和水锤冲击，延长阀门使用寿命。
• ‌阀板（304 不锈钢）‌：阀板采用 304 不锈钢整体铸造或包覆工艺，表面光滑，耐腐蚀性强，不易结垢，确保介质流通顺畅且卫生达标，特别适用于食品、医药及一般工业用水。

3.2 卓越密封性能

• ‌中线软密封设计‌：采用“越关越紧”的密封原理，密封副由不锈钢阀板与弹性橡胶阀座组成。橡胶密封圈可位于阀体或蝶板上，实现双向密封，安装时无需考虑介质流向。
• ‌低流阻设计‌：蝶板采用框架结构或流线型设计，过流面积大，流阻系数小，节能效果显著。

3.3 智能电动驱动

• ‌集成化执行器‌：配备精小型电动执行机构，体积小巧，重量仅相当于同类产品的 35%。
• ‌多功能控制‌：支持开关型（On-Off）和调节型（Modulating）控制。调节型可接收 4-20mA 或 1-5V 标准信号，实现精确流量控制。
• ‌安全保护‌：内置双重限位开关、过热保护和过载保护装置，具备手动超驰功能，确保在断电或故障情况下仍能进行紧急操作。
• ‌便捷安装‌：接线简单，免加油免维护，防水防锈等级高（通常 IP67），可任意角度安装。

4. 应用领域

• ‌市政工程‌：自来水厂、污水处理厂的进水、出水及沉淀池排泥管道。
• ‌工业流程‌：化工厂、制药厂的冷却水、循环水及弱酸碱介质输送。
• ‌能源电力‌：电厂循环水系统、脱硫脱硝系统。
• ‌其他行业‌：造纸、轻纺、食品饮料行业的流体控制。

5. 安装与维护注意事项

• ‌安装方向‌：虽然该阀门支持双向密封，但建议根据管道布局合理选择安装方向，以便于操作和维护。
• ‌法兰对接‌：安装时需确保管道法兰平行，螺栓对角均匀拧紧，避免阀体受力不均导致变形或泄漏。
• ‌定期维护‌：定期检查电动执行器的接线端子是否松动，密封面是否有磨损。若发现泄漏，通常只需更换橡胶密封圈即可恢复性能，无需更换整个阀门，维护成本低。
• ‌环境适应‌：在户外或潮湿环境中使用时，建议加装防护罩以保护电动执行器。
