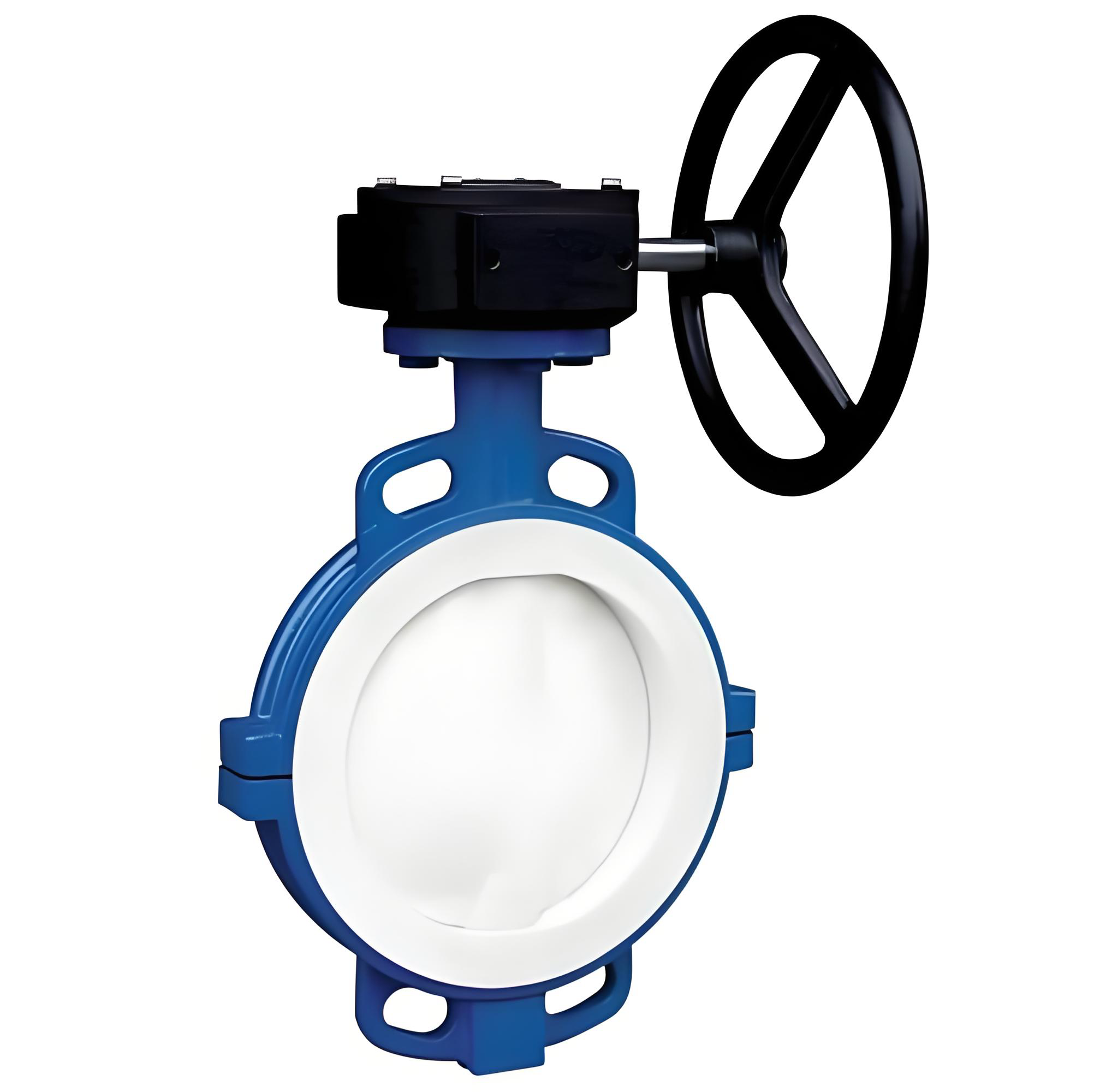

产品名称：蝶阀\D371F46-10C\DN500\衬氟\蝶板WCB衬F46\手动 [ 2025-11-17 ]

: 订购热线：021-64162222

: 订购传真：021-62677999

: 质量稳定：实行全过程质量监控，细致入微全方位检测！

: 价格合理：高效内部成本控制，减少了开支，让利于客户

: 交货快捷：先进生产流水线，充足的备货，缩短了交货期！

产品介绍
规格尺寸
结构图片

一、产品结构与核心技术

该阀门采用分体式阀体设计，阀体基材可选用铸铁、铸钢或不锈钢。‌ 其核心部件——蝶板与阀体内壁均采用氟塑料（F46）全衬里技术，形成完整的耐腐蚀隔离层。‌密封系统结合衬氟塑料蝶板的球形密封表面与阀座基部的硅橡胶衬垫，通过四级加载弹性结构实现双向承压与零泄漏性能。‌ 阀轴采用特殊设计，确保其不与腔内流体介质接触，支持不拆卸管道直接更换阀轴，极大简化了维护流程。‌

二、性能参数与适用条件
- ‌公称通径‌：DN500（覆盖范围DN15-DN1000）‌
- ‌压力等级‌：PN1.0MPa（10C）‌
- ‌温度范围‌：-50℃至+180℃‌
- ‌驱动方式‌：手动（蜗轮传动）‌
- ‌连接形式‌：对夹式（亦可提供法兰式）‌
- ‌操作特性‌：旋转90°即可完成启闭，启闭力矩小，兼具切断与流量调节功能。‌
三、耐腐蚀性与应用领域
该阀门凭借F46衬里的优异化学稳定性，可耐受硫酸、氢氟酸、磷酸、氯气、强碱、王水及各种有机溶剂等强腐蚀性介质。‌主要应用于化工、石油、制药、电力、冶金等行业的腐蚀性介质输送管道，是替代闸阀、截止阀的理想选择。‌
四、主要优势
- ‌耐腐蚀性‌：氟塑料全衬里结构确保阀门在极端腐蚀环境下长期稳定运行。‌
- ‌密封性能可靠‌：弹性密封与四级加载技术实现双向零泄漏密封。‌
- ‌维护便捷‌：分体式阀体设计与阀轴隔离结构，允许在线更换阀轴，减少停机时间。‌
- ‌结构紧凑轻便‌：相比同参数闸阀，重量减轻30%-50%，安装空间需求小。‌
五、设计与制造标准
产品遵循GB/T12238、API 609、MSS SP-67等国际与国内标准，确保其性能与安全性符合工业管道系统的严格要求。‌
