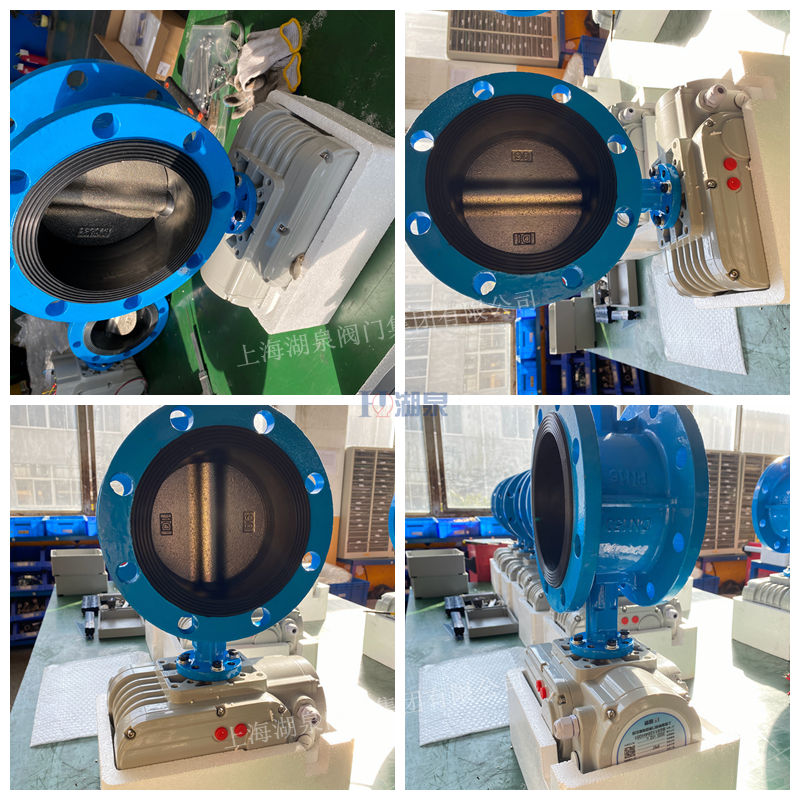

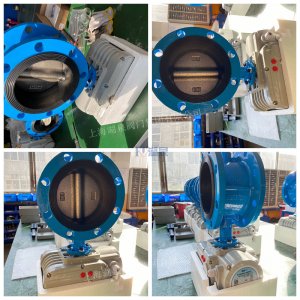

DN150精小型电动法兰蝶阀D941X-16(QT450球墨铸铁)是一款集精小设计、高性能与高可靠性于一体的工业自动化阀门，专为大口径管道中的流量调节与截流控制而设计。

产品概述

该产品由电动执行机构与法兰式蝶阀阀体组成，采用精小流畅的外壳设计，体积紧凑、重量轻，便于安装与维护。‌其公称通径为DN150，公称压力等级为PN1.6 MPa，阀体材质为QT450球墨铸铁，兼具高强度与良好的耐腐蚀性。‌ 它适用于温度≤120℃的介质，广泛应用于水厂、电厂、钢厂、造纸、化工、食品、医药、环保及电力等行业的供排水、气体及粘稠含颗粒介质的管道系统。‌

核心特点与优势

• ‌精小设计与高兼容性‌：电动执行机构采用精小型设计，结构紧凑，可适配AC220V、AC380V、DC24V等多种电源输入。‌ 支持直接安装于管道，通常无需额外机械加工，接线简单，安装位置灵活。‌
• ‌智能化控制与高精度‌：智能一体化型号可接收DCS、PLC系统或仪表发出的4～20mA标准信号，实现精确的比例调节和自动定位，具备位置自锁功能。‌控制精度高，基本误差与回差均为±2.5%，死区可调，调节范围可达50:1。‌
• ‌可靠的性能与密封‌：采用软密封（如EPDM、NBR橡胶）或硬密封形式，密封圈可更换，能实现双向密封，操作力矩小。‌泄漏量低，符合相关国家标准。‌ 流量特性近似快开型，流通能力大，流阻小。‌
• ‌坚固结构与多重保护‌：QT450球墨铸铁阀体确保了产品的结构强度与耐用性。‌执行机构配备双重限位（电气与机械）、过热保护及过载保护装置，有效防止因操作不当或过载造成的损坏，运行噪音低。‌防护等级可达IP67，可选配ExdⅡ BT4防爆外壳以适应苛刻环境。‌
• ‌灵活的配置与维护‌：产品类型涵盖普通开关型、带电位计型及智能调节型，满足不同工况需求。‌ 附带手动操作装置，在断电等情况下可进行手动控制，维护简便。‌

主要技术参数

• ‌公称通径‌：DN150
• ‌公称压力‌：PN1.6 MPa
• ‌阀体材质‌：QT450球墨铸铁
• ‌适用介质‌：水、空气、蒸汽、煤气、油品及粘稠含颗粒纤维介质等‌
• ‌驱动形式‌：电动（角行程0～90°）
• ‌电源电压‌：AC220V、AC380V、DC24V等‌
• ‌输出力矩‌：根据型号配置，覆盖50N·M至2000N·M范围‌
• ‌动作时间‌：可选15秒、30秒、45秒、60秒等‌
• ‌环境温度‌：-L30℃ ~ 60℃‌12
• ‌连接标准‌：法兰连接，符合GB/T 9113等标准‌
• ‌设计规范‌：遵循GB/T 12238等国家标准‌

应用领域

此阀门特别适用于需要远程自动化控制、调节流量或截断介质的大口径管道场合。‌ 其设计使其在轻纺、食品、医药、石油、化工、电力、冶金、城建、环保、造纸等行业的工业过程自动控制系统中表现出色，尤其适合处理含有颗粒或纤维的介质。‌

注意事项

为确保安全与使用寿命，使用时需注意：

• 务必正确接线，防止电源相序接错导致设备损坏。‌
• 通电时禁止手动操作。‌
• 户外使用时建议为电动执行机构加装防护盖，以防老化。‌
• 维护后需拧紧密封螺丝，防止进水或灰尘进入。‌
• 禁止在易爆气体环境周围安装。‌
• 确认输入电压与配线正确，禁止超负荷使用。‌
