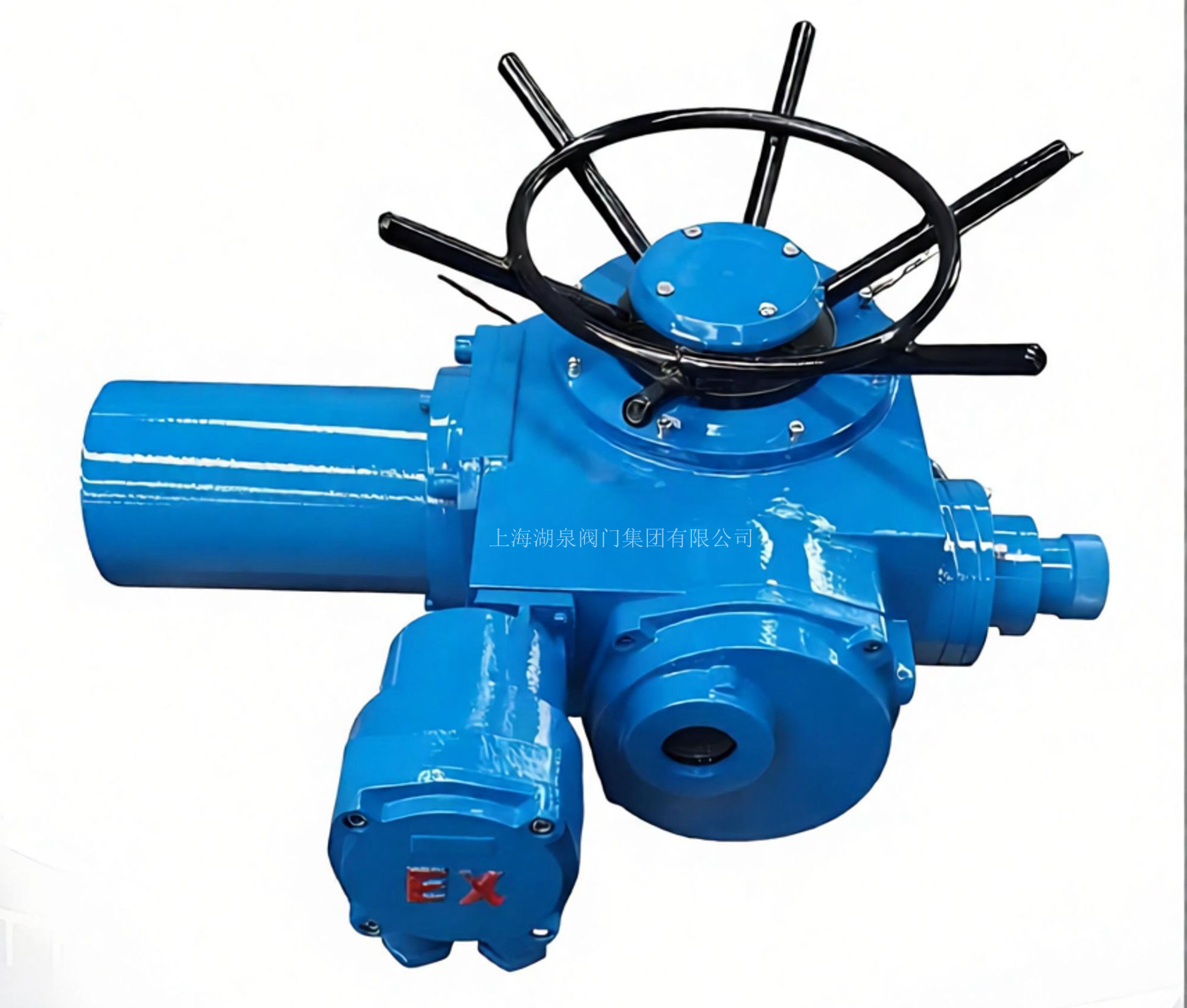

上海湖泉阀门集团有限公司ZB45-24/(380V) 是一款专为煤矿井下及存在爆炸性气体环境设计的隔爆型多回转阀门电动执行机构。该装置主要用于驱动闸阀、截止阀、隔膜阀等启闭件做直线运动的阀门，实现阀门的开启、关闭及调节功能，是矿井通风、排水及瓦斯抽放系统中实现远控、集控和自动控制的核心驱动设备。

1. 产品概述与型号解析

• ‌产品名称‌：矿用隔爆型阀门电动装置
• ‌型号含义‌：
  • ‌ZB‌：代表“隔爆型”阀门电动装置，具备防爆安全设计。
  • ‌45‌：表示额定输出转矩为 450 N·m，反映其驱动阀门的能力。
  • ‌24‌：表示输出转速为 24 r/min（转/分钟），决定阀门开关速度。
  • ‌(380)‌：表示额定工作电压为交流 380V（部分型号兼容 380V/660V）。
• ‌适用标准‌：符合 GB3836.1、GB3836.2 等国家防爆电气标准，防爆标志通常为 Ex d I Mb（适用于煤矿井下非采掘工作面）或 Ex d II BT4（适用于工厂爆炸性气体环境）。

2. 主要技术参数

3. 核心功能特点

• ‌高等级防爆安全‌：采用隔爆外壳结构，将可能产生火花、电弧的电气部件与外部爆炸性气体混合物隔离，确保在瓦斯、煤尘等危险环境中安全运行。
• ‌多重保护机制‌：
  • ‌力矩保护‌：内置力矩控制器，当阀门卡阻或过载时自动切断电源，保护电机和阀门。
  • ‌行程控制‌：配备精密行程限位开关，准确控制阀门的全开和全关位置。
  • ‌电气保护‌：具备缺相保护、电机过热保护等功能，防止电机烧毁。
• ‌手动/电动切换‌：设有手-电动切换机构，在断电或紧急情况下，可通过手轮进行手动操作，结构简单可靠，便于应急维护。
• ‌直观指示与控制‌：配备现场开度指示器，可直观显示阀门当前位置；支持远程信号输入，易于接入自动化控制系统。
• ‌结构紧凑‌：体积小、重量轻，便于在狭窄的矿井巷道或控制屏上安装与维护。

4. 典型应用场景

• ‌煤矿井下‌：用于主排水泵房阀门、井下通风风门、瓦斯抽放管道阀门的控制。
• ‌化工与石油‌：适用于含有易燃、易爆气体的化工厂、炼油厂管道阀门控制。
• ‌其他工业领域‌：电力、冶金、污水处理等需要防爆要求的场合。

5. 安装与维护注意事项

• ‌安装方向‌：推荐电机处于水平状态，电气箱盖向上或垂直，以利于润滑和维护。
• ‌接线要求‌：必须使用符合防爆要求的电缆引入装置，接地线需可靠连接，确保防爆性能不被破坏。
• ‌调试前检查‌：使用前需检查电机旋向、控制线路是否正确，并对力矩、行程及开度指示器进行校准。
• ‌定期维护‌：定期检查隔爆面是否完好并涂抹防锈油，检查密封件老化情况，确保防护等级有效。
