产品名称:电动执行器DZW20-24-A00智能一体化[ 2023-07-31 ]

订购热线:021-64162222
订购传真:021-62677999
质量稳定:实行全过程质量监控,细致入微全方位检测!
价格合理:高效内部成本控制,减少了开支,让利于客户
交货快捷:先进生产流水线,充足的备货,缩短了交货期!
  • 产品介绍
  • 规格尺寸
  • 结构图片
  • 一、电动执行器DZW20-24-A00智能一体化产品介绍

    上海湖泉阀门厂家主导执行器产品为:普通多回转系列DZW、部分回转系列DQW、ZB/DZB型系列、智能调节型系列、整体一体化、非侵入式液晶系列,DQ精小型电动执行器,DKJ/DKZ电动执行器,LQ/QT/802型执行器,381SL/381R电子式执行器,PSQ/PSL电动执行机构,阀门电控箱及配件;电动执行机构2SA30,2SA35,2SJ30, 2SJ35, 2SQ30,2SQ35,2SB35,生产的阀门电动装置和电动调节阀DZW20-24-AOO-WK一体化电动执行器是在DZW普通开关型电动装置的础上,增加了电气控制部分,即WK型 功率控制部分,将机械传动与电气控制合为一体,具有现场操作和远方操作控制等功能,现场调试极为方便,适用于对开环控制系统中各类阀门进行开关操作和控制。电控部分由薄膜按键面板、功能板和交流接触器等组成,电控部分通过插件及紧固螺栓和电动装置连接,可方便拆卸或更换;也可实现分体控制。 是在DZW普通开关型电动装置的基础上,增加了电气控制部分,即WK型功率控制部分,将机械传动与电气控制合为一体,具有现场操作和远方操作控制等功能,现场调试极为方便,适用于对开环控制系统中各类阀门进行开关操作和控制。电控部分由薄膜按键面板、功能板和交流接触器等组成,电控部分通过插件及紧固螺栓和电动装置连接,可方便拆卸或更换;也可实现分体控制。

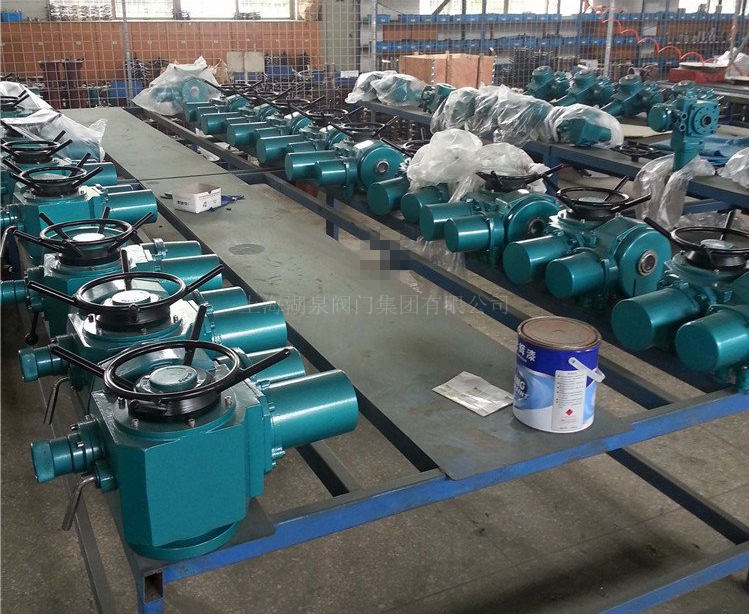

    执行器

    二、电动执行器DZW20-24-A00智能一体化产品技术参数

    1、电源:AC380V 50Hz 三相三线制。
    2.、阀位信号:输出420mA(或020mA)。
    3、防护等级:IP554.环境温度:-20+605.输出功率:0.03015kwDZW+WK系列电动装置主要型号:DZW10-24-A00-WK DZW15-24-A00-WK DZW20-24-A00-WK DZW30-24-A00-WK DZW45-24-A00-WK DZW60-24-A00-WK DZW90-24-A00-WK DZW120-24-A00-WK DZW180-24-A00-WK DZW250-24-A00-WK DZW350-24-A00-WK DZW500-24-A00-WK等一体化整体开关型阀门电动装置。
    4、 全中文显示:一体化多回转电动执行器视窗采用高清晰LCD数字、全中文及标示符液晶显示屏。
    5、 相序自动纠正:执行机构旋向可自由设定,也可自由校正电源相序。
    6、 缺相保护:具有电源缺相保护功能。
    7、控制模式:提供4~20mA信号反馈(可提供特殊量控制)。远方控制信号、反馈信号均与内部实现电气隔离。
    8、 禁动延时保护:避免或减少了机械部分由于惯性承受的反作用力。此保护功能同时适用于现场控制方式和远控控制方式。
    9、电子互锁保护。

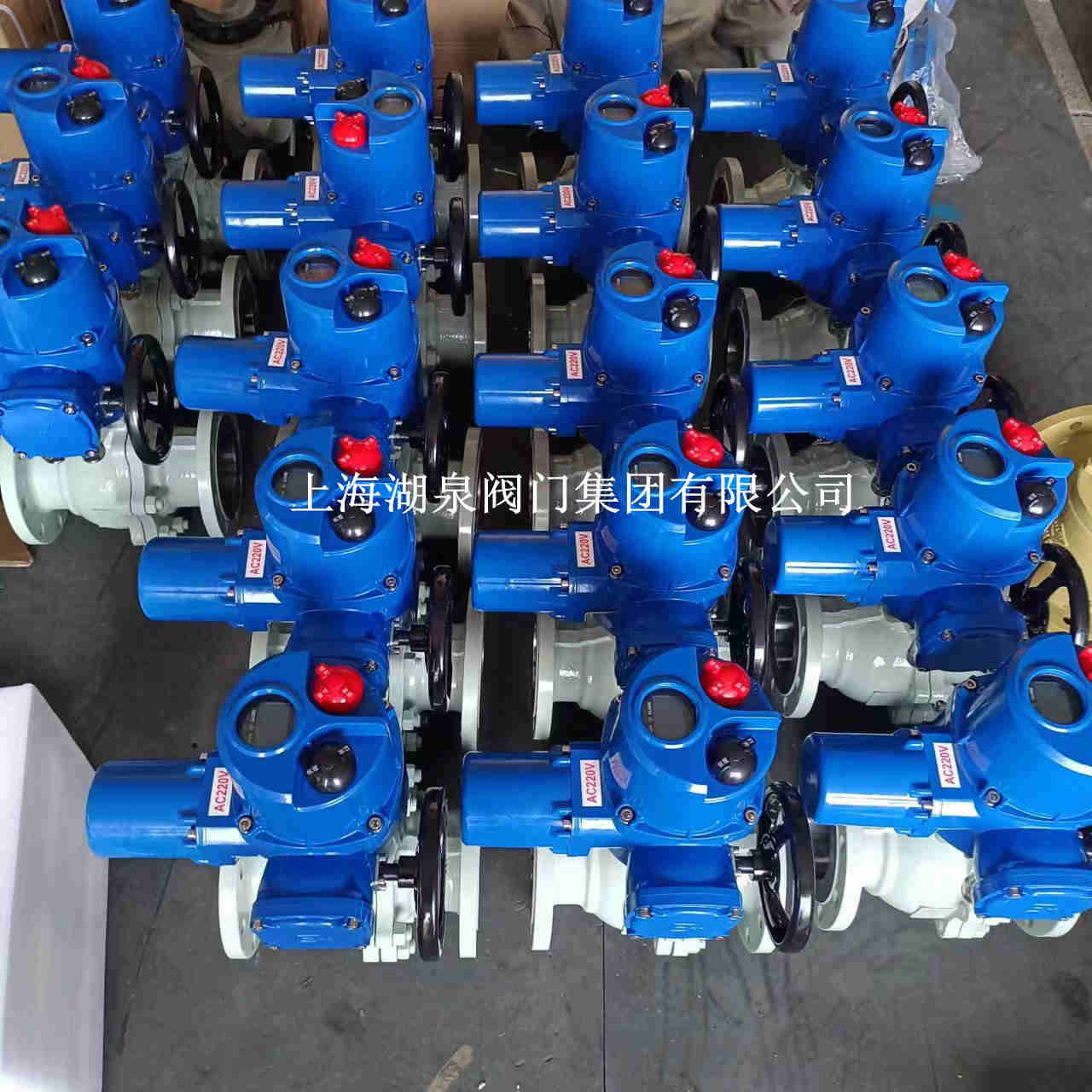

    电动执行器

  • 型号 公称转矩(N. m) 大控制转矩(N. m) 小控制转矩(N. m) 输出轴转圈数(圈) 允许通过阀杆直径(mm) 手动速比 输出转速(r/min) 电机功率(kw) 重量(kg)
    DZW5 +WK 50 75 25 150 28 1∶1 18 0.12 28
    DZW10+WK 100 150 50 160 24、36 0.250.37 61
    DZW15+WK 150 225 75 0.370.55 63
    DZW20+WK 200 300 100 40 0.550.75 63
    28
    DZW30+WK 300 450 150 40 24 0.75 65
    28
    DZW45+WK 450 675 225 110 48 24 1.1 110
    36 1.5
    DZW60+WK 600 900 300 24 1.5 112
    36 2.2
    DZW90+WK 900 1350 450 60 24 2.2 139
    48 36 3.0
    DZW120+WK 1200 1800 600 60 24 3.0 142
    48
    DZW180+WK 1800 2160 900 140 70 25∶1 24 4.0 261
    36 5.5
    DZW250+WK 2500 3000 1250 24 5.5 264
    DZW350+WK 3500 4200 1750 75 13∶1 18 7.5 430
    DZW500+WK 5000 6000 2500 10 440
    DZW800+WK 8000 9600 4000 120 80 90∶1 12 13 800
    DZW1000+WK 10000 12000 5000 100 15 820
