产品名称:dzw120-24国产调节型阀门电动装置[ 2022-10-28 ]

订购热线:021-64162222
订购传真:021-62677999
质量稳定:实行全过程质量监控,细致入微全方位检测!
价格合理:高效内部成本控制,减少了开支,让利于客户
交货快捷:先进生产流水线,充足的备货,缩短了交货期!
  • 产品介绍

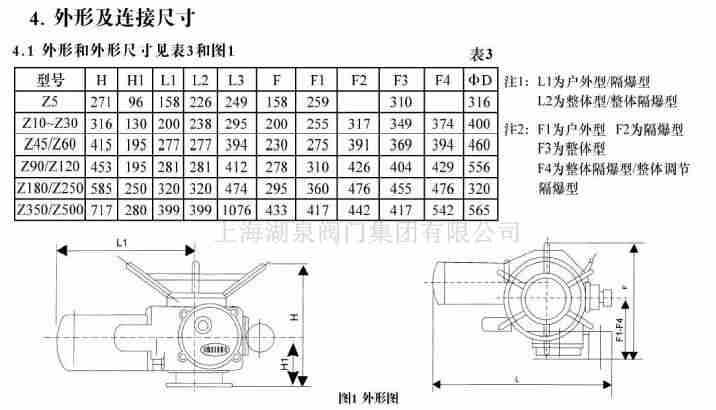

  • 规格尺寸
  • 结构图片
  • 一、dzw120-24国产调节型阀门电动装置产品介绍

    上海湖泉阀门集团有限公司DZW120-24阀门电动装置生产厂家,输出转矩1200NM,输出转速24r/min,配套阀门电机功率,DZW/Z系列户外型阀门电动装置是电动阀门的驱动装置,用以控制阀门的,电动头额定电压380V(特殊要求订货时可提出),输出扭矩1200NM,输出转速24r/min,质量保证,产品实行三包,售后服务优良,产品终身保修洽谈。该产品适用于阀瓣做直线运动的阀门,如闸阀,截止阀,隔膜阀,节流阀等。其生产品适用球阀、蝶阀和风门等。具有功能全、性能可靠、体积小、重量轻、使用维护方便等特点。
    dzw120-24国产调节型阀门电动装置

    二、dzw120-24国产调节型阀门电动装置优点

    1、全中文显示:一体化多回转电动执行器视窗采用高清晰LCD数字、全中文及标示符液晶显示屏。
    2、相序自动纠正:执行机构旋向可自由设定,也可自由校正电源相序。
    3、缺相保护:具有电源缺相保护功能。
    4、控制模式:提供4~20mA信号反馈(可提供特殊量控制)。远方控制信号、反馈信号均与内部实现电气隔离。
    5、禁动延时保护:避免或减少了机械部分由于惯性承受的反作用力。此保护功能同时适用于现场控制方式和远控控制方式。
    6、电子互锁保护:在一个指令正在执行且保持有效,再施加另一个反向控制指令时(即两个指令同时存在并有效),此时电动执行器将停执行完第一个指令后再执行下一个指令。
    7、瞬间过力矩保护:当开或关向力矩瞬间被顶开,阀门将停下不动作,即使力矩开关瞬间顶开后闭合,阀门仍不会动作,只有向反向动作一下,即可解除过力矩保护。
    8、现场远控切换:现场远控可自由切换,使用户调试、维护方便快捷。

    三、主要的产品型号

    Z10-24W,Z15-24W,Z20-24W,Z20-18W,Z30-24W,Z30-18W,Z45-24W,Z60-24W,Z90-24W,,Z120-24W,Z180-18W,Z250-18W,,Z350-18W,Z500-18W。
    DZW10,DZW15,DZW20,DZW30,DZW45,DZW60,DZW90,DZW120,DZW180,DZW250,DZW350,DZW500,ZA10-18,ZA15-18,ZA20-18,ZA30-18,ZA45-18,ZA60-18,ZA90-18,ZA120-18,
    ZB10,ZB15,ZB20,ZB25,ZB30,ZB40,ZC45,ZC60,ZC90,ZC120,ZC180,ZC250
    ZW10,ZW15,ZW20,ZW30,ZW45,ZW60,ZW90,ZW120,ZW180,ZW250,ZW350
    ZW10-24,ZW15-24,ZW20-24,ZW30-24,ZW45-24,ZW60-24,ZW90-24,ZW120-24,ZW180-18,ZW250-18,ZW350-18
    ZW180-18,ZW250-18,ZW350-18
    DZW10-DS1,DZW15-DS1,DZW20-DS1,DZW30-DS1, DZW45-DS1,DZW60-DS1,DZW90-DS1,DZW12-DS1, DZW10-DSI,DZW15-DSI,DZW20-DSI,DZW30-DSI, DZW45-DSI,DZW60-DSI,DZW90-DS1I,DZW12-DSI
    DZW10-24,DZW15-24,DZW20-24,DZW30-24,DZW45-24,DZW60-24,DZW90-24,DZW120-24

  • 型号规格 公称转矩(N·m) 公称推力(KN) zui大阀杆直径(mm) zui大转圈数(圈) 手动
    速比
    输出转速(r/min) 电机功率(KW) 参考重量(Kg)
    Z5 50 20 28 60 1:1 12 0.12 28
    Z10 100 40 28 60 1:1 24/36 0.25/0.37 45
    Z15 150 24/36 0.37/0.55 50
    Z20 200 100 40 60 1:1 18/24 0.37/0.55 55
    Z30 300 18/24 0.55/0.75 58
    Z45 450 150 48 120 1:1
    (20:1)
    24/36 1.1/1.5 110
    Z60 600 24/36 1.5/2.2 120
    Z90 900 200 60 120 1:1
    (25:1)
    24/36 2.2/3 139
    Z120 1200 24/36 3/4 142
    Z180 1800 325 70 150 22.5:1 18/24 4/5.5 250
    Z250 2500 18/24 5.5/7.5 255
    Z350 3500 700 80 150 20:1 18/24 7.5/10 330
    Z500 5000 18/24 10/15 350
    注1:可按用户要求提供其它转速:12/18/24/30/36/42/48/60(r/min)
    注2:当产品提供四层计数器时,zui大转圈数为表1转圈数×10
  • dzw120-24国产调节型阀门电动装置
