产品名称:D943H-16C DN125大口径电动硬密封蝶阀[ 2022-11-15 ]

订购热线:021-64162222
订购传真:021-62677999
质量稳定:实行全过程质量监控,细致入微全方位检测!
价格合理:高效内部成本控制,减少了开支,让利于客户
交货快捷:先进生产流水线,充足的备货,缩短了交货期!
  • 产品介绍
  • 规格尺寸
  • 结构图片
  • 一、D943H-16C DN125大口径电动硬密封蝶阀产品介绍

    上海湖泉阀门集团有限公司电动硬密封蝶阀 型号齐全,规格多样,做工精细,密封性能好,{电动硬密封蝶阀 }使用寿命长,发货快,欢迎您来电咨询,它广泛适用于建材、冶金、矿山、电力等生产过程种介质的管道上,用以连通、启闭或调节介质量。本蝶阀产品系采用中线式碟板与短结构钢板焊接的新型结构形式设计制造的,结构紧凑、重量轻、便于安装、流阻小、流通量大,避免高温膨胀的影响,操作轻便等优点。体内无连杆、螺栓等、工作可靠、使用寿命长。可以多工位安装,不受介质流向影响。

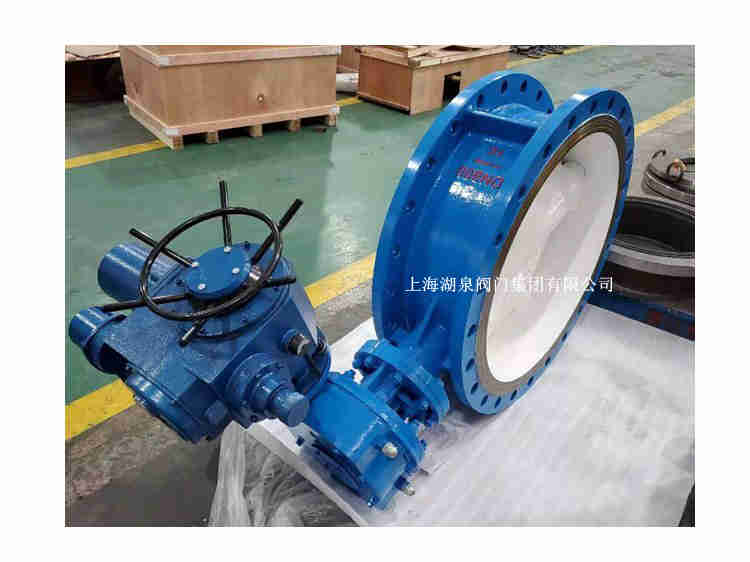

    D943H-16C DN125大口径电动硬密封蝶阀

    二、D943H-16C DN125大口径电动硬密封蝶阀产品特点

    硬密封蝶阀:密封副的两侧均是金属材料或较硬的其它材料的被称为"硬密封".这种密封的密封性能较差,但耐高温,抗磨损,机械性能好.如:钢+钢;钢+铜;钢+石墨;钢+合金钢;(这里的钢也可能是铸铁,铸钢,合金钢也可能是堆焊,喷涂的合金).
    软密封蝶阀:密封副的两侧一侧是金属材料,另一侧是有弹性的非金属材料的被称为"软密封".这种密封的密封性能较好,但不耐高温,易磨损,机械性较差.如:钢+橡胶;钢+四氟[wiki]聚乙烯[/wiki];等转子泵。
    软密封蝶阀的优点是密封性能好,缺点是容易老化、磨损、使用寿命短。
    硬密封蝶阀使用寿命长,但是密封性相对比软密封差。

    三、D943H-16C DN125大口径电动硬密封蝶阀执行器技术参数

    开关型 反馈信号:有源触点/无源触点(干触点)信号/4-20mA/电阻信号
    调节型 输入/输出信号4-20mA0-10V/1-5V
    现场可操控型 带现场/远程控制开关、调节型以及MODBUS, PROFIBUS现场总线
    电压 AC110-240V 380V 50/60Hz; DC12V, DC24V,特殊电压可定制
    可选附件 可选防爆型EXd IBT4

  • 公称通经(DN) 主要尺寸 法兰尺寸和螺栓规格
    1.0MPa 1.6MPa 2.5MPa
    L H1 H D D1 n-Фd D D1 n-Фd D D1 n-Фd
    50 108 530 112 165 125 4-18 165 125 4-18 165 125 4-18
    65 112 530 115 185 145 4-18 185 145 4-18 185 145 8-18
    80 114 565 120 200 160 4-18 200 160 8-18 200 160 8-18
    100 127 600 138 220 180 8-18 220 180 8-18 235 190 8-22
    125 140 640 164 250 210 8-18 250 210 8-18 270 220 8-26
    150 140 705 175 285 240 8-22 285 240 8-22 300 250 8-26
    200 152 775 200 340 295 8-22 340 295 12-22 360 310 12-26
    250 165 945 243 395 350 12-22 405 355 12-26 425 370 12-30
    300 178 1070 250 445 400 12-22 460 410 12-26 485 430 16-30
    350 190 1140 280 505 460 16-22 520 470 12-26 555 490 16-33
    400 216 1210 305 565 515 16-26 580 525 16-26 620 550 16-36
    450 222 1335 350 615 565 20-26 640 585 16-30 670 600 20-36
    500 229 1415 380 670 620 20-26 715 650 20-30 730 660 20-36
    600 267 1605 445 780 725 20-30 840 770 20-33 845 770 20-39
    700 292 1844 480 895 840 24-30 910 840 24-36 960 875 24-42
    800 318 2040 530 1015 950 24-33 1025 950 24-39 1085 990 24-48
    900 330 2255 580 1115 1050 28-33 1125 1050 28-39 1185 1090 28-48
    1000 410 2380 650 1230 1160 28-36 1255 1170 28-42 1320 1210 28-56
    1200 470 2640 760 1455 1380 32-39 1485 1390 32-48 1530 1420 32-56
    1400 530 2886 850 1675 1590 36-42 1685 1590 36-48 1755 1640 36-62
    1600 600 3156 1030 1915 1820 40-48 1930 1820 40-56 1975 1860 40-62
    1800 670 3421 1230 2115 2020 44-48 2130 2020 44-56 2195 2070 44-70
    2000 760 3685 1350 2325 2230 48-48 2345 2230 48-62 2425 2300 48-70
