产品名称：多功能水泵控制阀门JD745X- 25C\DN200[ 2025-06-20 ]

: 订购热线：021-64162222

: 订购传真：021-62677999

: 质量稳定：实行全过程质量监控，细致入微全方位检测！

: 价格合理：高效内部成本控制，减少了开支，让利于客户

: 交货快捷：先进生产流水线，充足的备货，缩短了交货期！

产品介绍
规格尺寸
结构图片

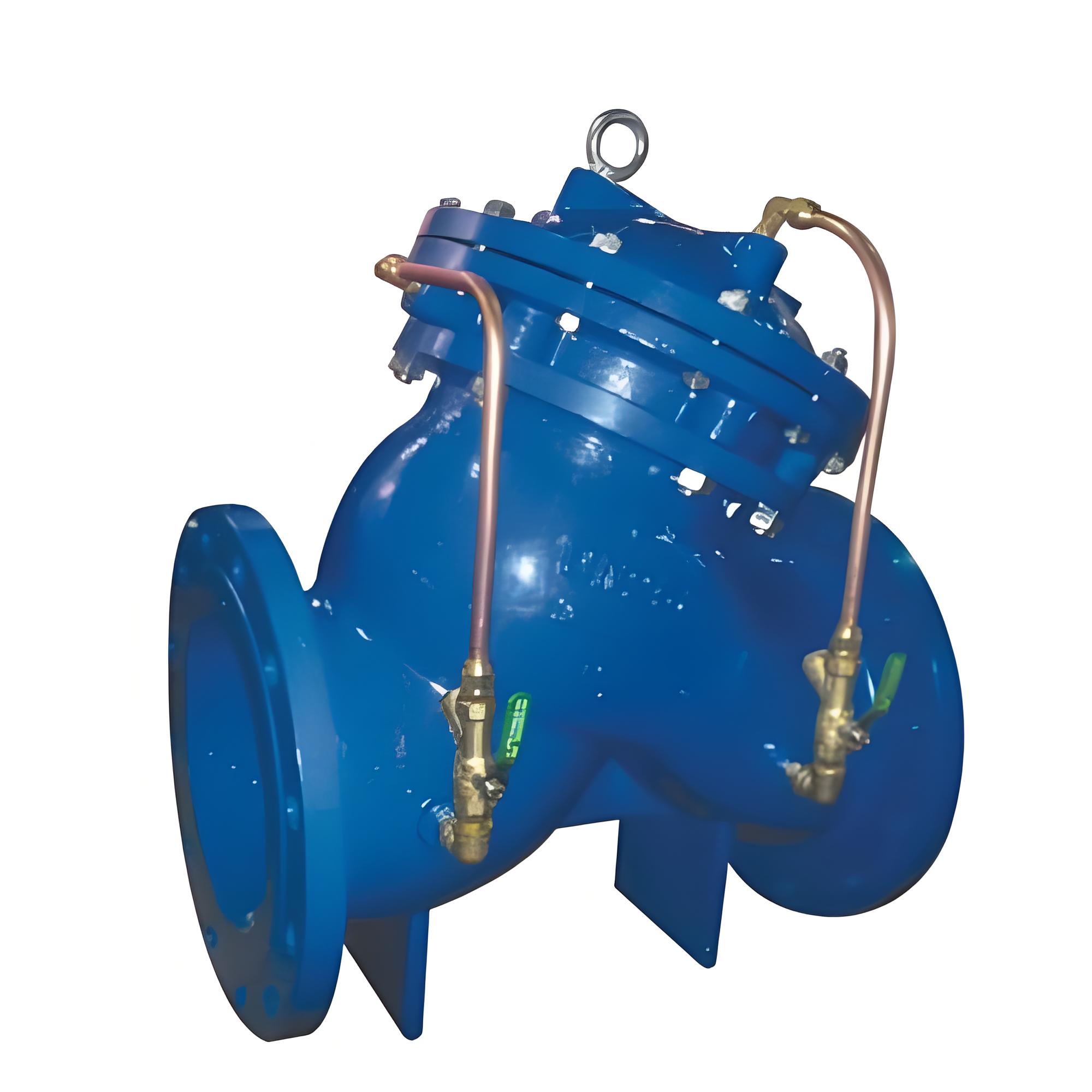

‌ JD745X多功能水泵控制阀 ‌是一种通过高温铸造技术制造的阀门，主要用于人防工程管道截止或调节，广泛应用于自动喷水系统、给排水管路、消防栓给水系统等方面。该阀门通过介质自身压力实现开泵时缓开、关泵时先快速关闭后缓闭的功能，有效消除水锤危害，保证用水安全‌。

主要特点
- ‌防止水锤效果好‌：JD745X多功能水泵控制阀将缓开、止回速闭、缓闭等技术原理一体化，有效防止开泵和停泵时产生的水锤对供水管路和水泵的损害‌。
- ‌操作方便‌：无需为阀门另配电控系统，阀门随水泵的开启与停止自动并按顺序完成控制功能，通过设定调节阀开度可得到合适的控制参数‌。
- ‌节能效果好‌：阀体采用全通道、直流式、流线型设计，水力损失小，流量大，具有显著的节能效果‌。
工作原理

当水泵启动时，水压作用于主阀阀盘下面和控制室下腔，使主阀开启。控制室上腔的水经过调节阀缓缓排到出口端，主阀缓缓开启。通过设定调节阀的开度，可以得到合适的主阀开启速度。当水泵停止工作后，进口端水压迅速下降，主阀芯在自重和弹簧作用下快速关闭大部分开度，防止水倒流。余下的开度由控制室上腔的水压和下腔水压联合作用下缓缓关闭，形成缓冲，防止压力剧增‌。

应用场景

JD745X多功能水泵控制阀广泛应用于高层建筑给水系统、消防与生活用水并联系统、市政供水系统等领域。它能够有效防止和减弱水泵启闭时管线的水锤水击，防止水倒流保护水泵，维护管路安全‌。

主要技术参数

公称压(Mpa)	壳体试验压力(MPa)	密封试验压力(MPa)	调压范围(MPa)	缓闭时间(S)	最低动作压力(MPa)	适用介质	介质温度(℃)
1.0	1.5	1.1	0.09-0.8	3-60 （可调）	≥0.07	水	0-80
1.6	2.4	1.76	0.15-1.4	3-60 （可调）	≥0.07	水	0-80

主要零件材料

阀体,阀盖密封圈O型圈	铸铁/铸钢丁腈橡胶
阀杆	2Cr13
弹簧	50CrVA
缸套活塞（活塞型）	2Cr13/不锈钢
膜片（膜片型）	夹织物丁腈橡胶
调节阀球阀	铜合金/不锈钢
过滤器	304不锈钢

部件列表

1、主阀2、流量调节阀3、过滤器

连接尺寸

DN	L	H	D			D1			n-d
DN	L	H	1.0MPa	1.6MPo	2.5MPa	1.0MPa	1.6MPa	2 5MPa	1.0MPa
50	203	293	165	165	165	125	125	125	4-18
65	216	328	185	185	185	145	145	145	4-18
80	248	364	200	200	200	160	160	160	8-18
100	283	418	220	220	235	180	180	190	8-18
125	330	481	250	250	270	210	210	220	8-18
150	356	543	285	285	300	240	240	250	8-22
200	444	673	340	340	360	295	295	310	8-22
250	533	792	395	405	425	350	355	370	12-22
300	600	927	445	460	485	400	410	430	12-22
350	622	957	505	520	555	460	470	490	16-22
400	698	1188	565	580	620	515	525	550	16-26
450	775	1218	615	640	670	565	585	600	20-26
500	811	1256	670	715	730	620	650	660	20-26
600	900	1600	780	840	-	725	770	-	20-30
700	980	1750	895	910	-	840	840	-	24-30
800	1120	1900	1015	1025	-	950	950	-	24-33
900	1220	2100	1115	-	-	1050	-	-	28-33
1000	1320	2400	1230	-	-	1160	-	-	28-36
