产品名称:dn125电动伸缩蝶阀价格[ 2022-08-31 ]

订购热线:021-64162222
订购传真:021-62677999
质量稳定:实行全过程质量监控,细致入微全方位检测!
价格合理:高效内部成本控制,减少了开支,让利于客户
交货快捷:先进生产流水线,充足的备货,缩短了交货期!
  • 产品介绍
  • 规格尺寸
  • 结构图片
  • 一、dn125电动伸缩蝶阀价格产品介绍

    上海湖泉阀门集团有限公司电动伸缩蝶阀是由角行程电动执行器和伸缩蝶阀组成,电动执行器采用一体化设计,输入220V电源即可直接进行开关量调节,亦可内置伺服模块,输入控制信号(4~20mADC或1~5VDC)及单相电源即可控制运转。该产品适用于温度≤80℃,公称压力≤1.6MPa的食品、医药、化工、石油、电力、轻纺、造纸等给排水、气体管道上作调节流量和截流介质的作用,具有补偿管道热胀冷缩的功能。缩蝶阀的蝶板安装于管道的直径方向。在蝶阀阀体圆柱形通道内,圆盘形蝶板绕着轴线旋转,旋转角度为0°~90°之间,旋转到90°时,阀门则牌全开状态。 此阀一般水平安装。 高寿命不锈钢蝶阀的特点以及蝶阀在使用过程中存在问题 目前 ,伸缩蝶阀作为一种用来实现管路系统通断及流量控制的部件,已在石油、化工、冶金、水电等许多领域中得到极为地应用。在已公知的蝶阀技术中,其密封形式多采用密封结构,密封材料为橡胶、聚四氟乙烯等。由于结构特征的限制,不适应、高压及、抗磨损等行业。缩蝶阀的蝶板安装于管道的直径方向。

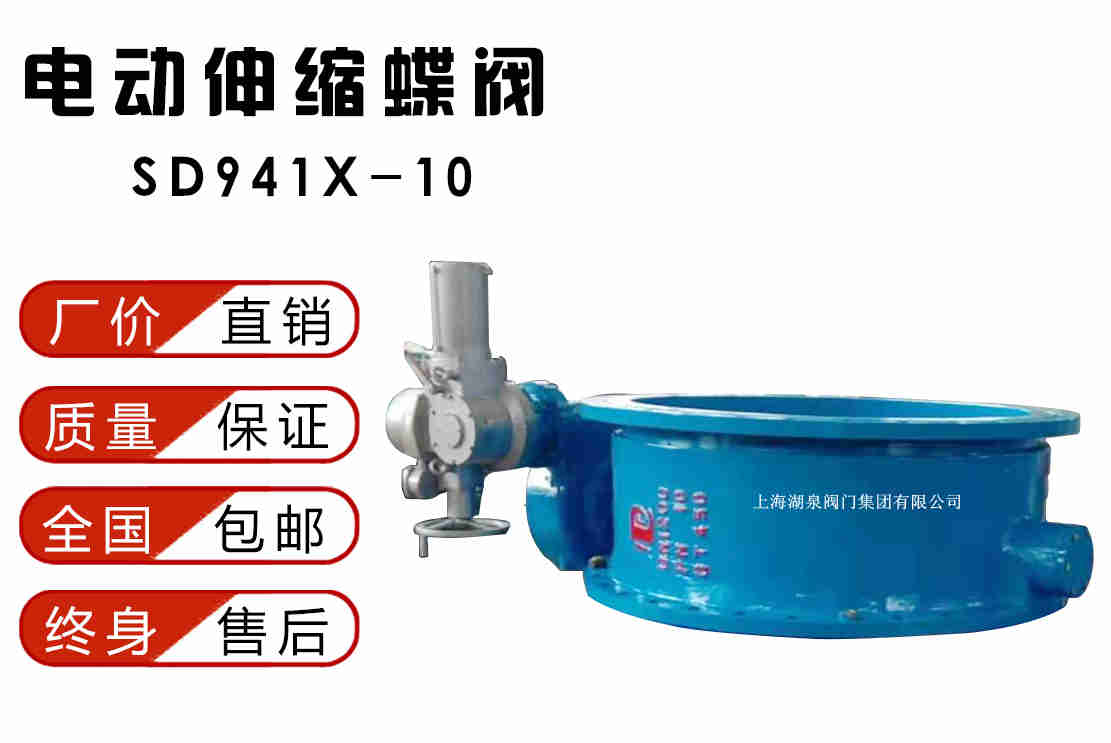

    dn125电动伸缩蝶阀价格

    二、dn125电动伸缩蝶阀价格产品主要零部件

    零件名称 材料
    阀体 铸铁、铸钢、不锈钢、铬钼钢、合金钢
    蝶板 铸钢、合金钢、不锈钢、铬钼钢
    密封圈 橡胶、聚四氟、聚内脂、不锈钢
    阀杆 2Cr13、不锈钢、铬钼钢
    伸缩管 铸铁、铸钢、不锈钢、铬钼钢
    填料 柔性石墨

    三、dn125电动伸缩蝶阀价格主要技术参数

    公称通经DN(mm) 50~2000 50~1600
     公称药理PN(MPa) 0.6 1.0 1.6
    密封试验(MPa) 0.66 1.1 1.76
    强度试验(MPa) 0.9 1.5 2.4
           适用温度 软密封 X:-40℃~90℃;XF:-20℃~200℃
    硬密封 碳钢:-29℃~425℃ 不锈钢-40℃~650℃
                      适用介质 水、空气、天然气、油品及弱腐蚀性流体
                      泄漏率 符合GB/T13927-92标准
                     驱动方式 蜗轮传动、电动、气动、液动

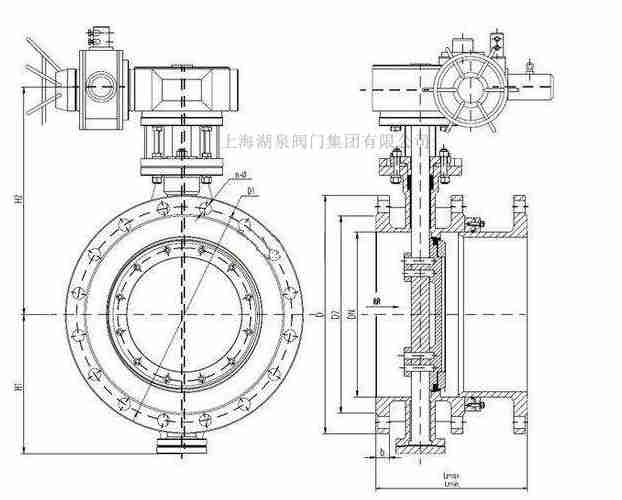

  • 通径(DN) L LMAX LMIN D1 D Z-Φd H H0 A B D0 Wt/kg
    50 150 163 138 125 165 4-18 82.5 445 125 125 80 61
    65 170 188 152 145 185 4-18 92.5 465 125 125 80 74
    80 180 192 162 160 200 8-18 100 480 125 125 80 88
    100 190 225 180 180 220 8-18 110 505 125 125 80 100
    125 200 235 190 210 250 8-18 125 700 325 245 150 120
    150 210 240 195 240 285 8-22 142.5 735 325 245 150 125
    200 230 265 215 295 340 8-22 170 805 325 245 150 180
    250 250 285 235 350 395 12-22 197.5 890 363 313 200 205
    300 270 302 252 400 445 12-22 222.5 950 363 313 200 260
    350 290 321 271 460 505 16-22 252.5 1020 363 313 250 420
    400 310 343 283 515 565 16-26 282.5 1105 363 313 250 520
    450 330 360 300 565 615 20-26 307.5 1287 465 439 300 660
    500 350 380 320 620 670 20-26 335 1185 546 431 360 700
    600 390 425 365 725 780 20-30 390 1330 546 556 360 1020
    700 430 465 395 840 895 24-30 447.5 1435 546 556 360 1140
    800 470 510 430 950 1015 24-33 507.5 1545 546 556 360 1380
    900 510 560 460 1050 1115 28-33 557.5 1800 617 617 360 2100
    1000 550 600 500 1160 1230 28-36 615 2365 632 632 360 2520
    1200 630 680 580 1380 1455 32-39 727.5 2585 632 632 360 3100

  • dn125电动伸缩蝶阀价格
