1. 产品概述

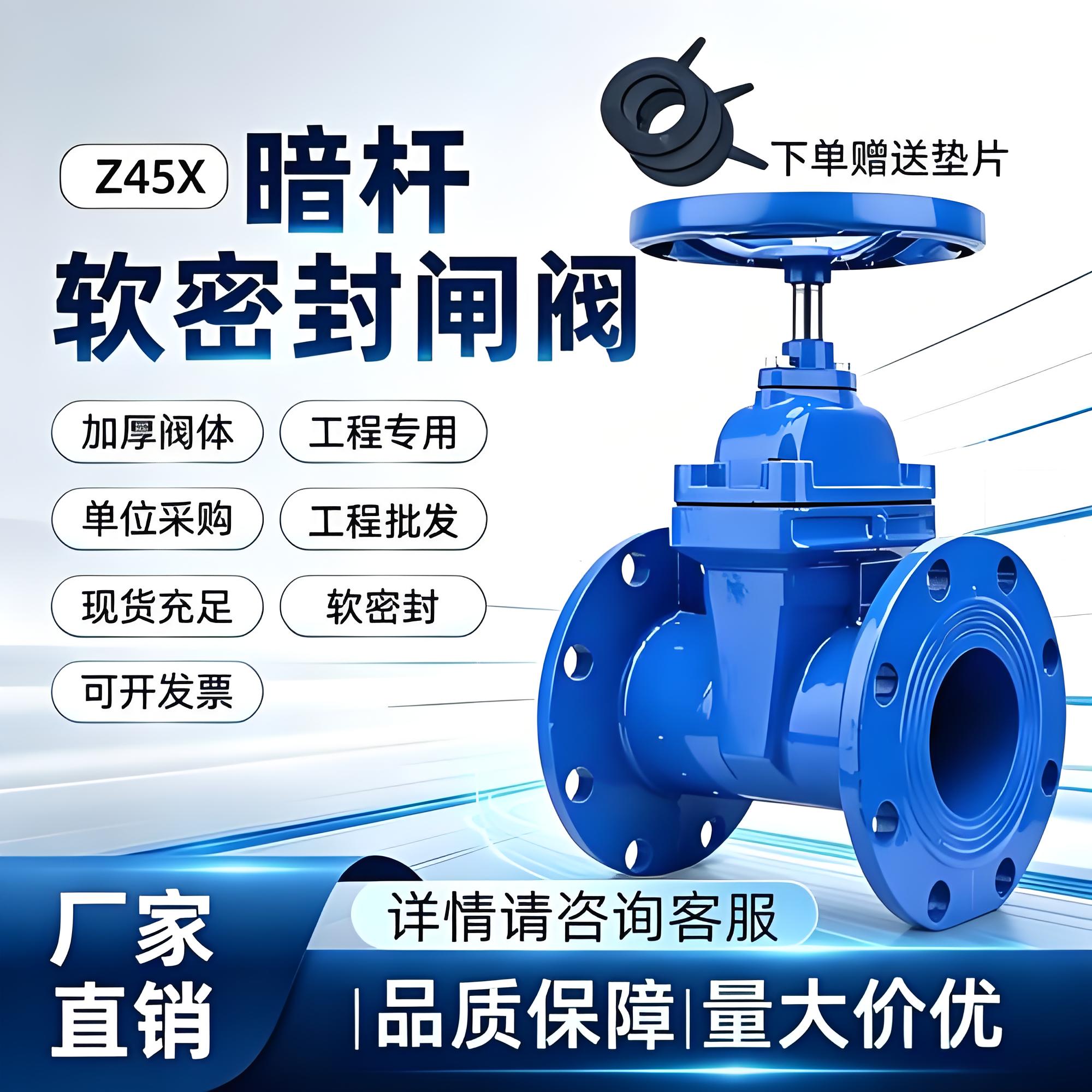

上海湖泉阀门集团有限公司Z45X-10Q是一款高性能的暗杆弹性座封闸阀，专为中低压流体管路系统设计。该型号阀门采用QT450球墨铸铁作为主体材料，具备优异的机械强度和韧性；“10”代表公称压力为1.0MPa，“Q”代表阀体材质为球墨铸铁。DN300的大口径设计使其广泛应用于市政供水、污水处理及工业管道系统中，主要起到截断或接通介质流的作用，不具备调节和节流功能。

2. 核心结构与材质特点

• ‌阀体材质（QT450）：‌ 采用国标QT450-10球墨铸铁制造。相比传统灰口铸铁，QT450具有更高的抗拉强度（≥450MPa）和伸长率（≥10%），接近钢的机械性能，同时保留了优良的铸造性和耐磨性，能有效抵抗管道应力和水锤冲击。
• ‌全包覆闸板技术：‌ 闸板骨架采用球墨铸铁，整体包覆高性能橡胶（通常为EPDM或NBR）。通过先进的硫化工艺，使橡胶与铁芯紧密结合，符合DVGW标准。这种设计彻底隔离了金属阀芯与介质的接触，解决了传统闸阀易生锈、密封面磨损导致泄漏的问题。
• ‌平底式阀座设计：‌ 阀底采用全流域直通式设计，无滞流凹腔。这不仅确保了流体畅通、流阻系数小，还避免了介质沉积造成的二次污染，特别适用于对卫生要求较高的生活饮用水系统。

3. 密封与防腐性能

• ‌多重密封结构：‌
  • ‌主密封：‌ 依靠弹性闸板的变形补偿作用，实现双向零泄漏密封。关闭状态下，任何一侧均能承受1.1倍阀门工压而不渗漏。
  • ‌上密封：‌ 阀杆与顶盖之间采用“内3外2”共五道O型密封圈结构，替代传统的填料密封。这种设计大幅减小了摩擦阻力，操作更轻便，且密封可靠，无需定期调整填料压盖。
• ‌防腐处理：‌ 阀体内、外表面均采用静电喷涂环氧树脂粉末涂层，涂层均匀牢固，绝不露铁。中腔连接螺栓顶部进行封胶处理，隔绝螺栓与环境接触，显著延长阀门在潮湿或腐蚀性环境中的使用寿命。

4. 操作与维护便利性

• ‌暗杆结构设计：‌ 阀杆螺母设在闸板上，手轮转动带动阀杆旋转，进而提升闸板。这种结构紧凑，安装高度低，节省空间，特别适合地下管网或空间受限的安装场合。
• ‌人性化操作指示：‌ 启闭方向为顺时针关闭。考虑到温度变化可能引起的锁死现象，建议在全开位置（阀杆顶点）再倒回1/2-1圈作为正常工作位。操作端采用标准化方榫设计，便于使用专用扳手或加装电动执行机构。
• ‌免维护特性：‌ 由于采用了O型圈密封和环氧涂层，阀门在正常使用周期内基本无需特殊维护，降低了长期运营成本。

5. 技术参数规格（DN300参考）

• ‌公称通径：‌ DN300
• ‌公称压力：‌ PN10 (1.0 MPa)
• ‌适用介质：‌ 水、污水、天然气、油品等非腐蚀性或弱腐蚀性流体
• ‌工作温度：‌ 常温（通常-10℃至80℃，具体取决于橡胶材质）
• ‌连接方式：‌ 法兰连接（符合GB/T9113等国家标准）
• ‌驱动方式：‌ 手动（可定制齿轮传动或电动装置）

6. 应用领域

• ‌市政公用：‌ 自来水厂、城市给排水管网、污水处理厂。
• ‌建筑行业：‌ 高层楼宇供水、消防系统、暖通空调系统。
• ‌工业领域：‌ 石油化工、电力、冶金、造纸、食品加工等流体输送管线。

7. 选型与使用注意事项

• ‌压力匹配：‌ 阀门的工作压力应大于或等于管道的实际工作压力。
• ‌安装方向：‌ 虽为双向密封，但建议按照阀体箭头指示方向安装，以便于维护和识别。
• ‌定期保养：‌ 尽管维护需求低，仍建议定期检查阀门外观涂层及操作灵活性，避免外力碰撞损坏密封面。
