产品名称：dn150 z945x-10电动耐腐蚀暗杆软密封闸阀[ 2023-03-22 ]
- 订购热线：021-64162222
- 订购传真：021-62677999
- 质量稳定：实行全过程质量监控，细致入微全方位检测！
- 价格合理：高效内部成本控制，减少了开支，让利于客户
- 交货快捷：先进生产流水线，充足的备货，缩短了交货期！
- 产品介绍
- 规格尺寸
- 结构图片
一、dn150 z945x-10电动耐腐蚀暗杆软密封闸阀产品介绍

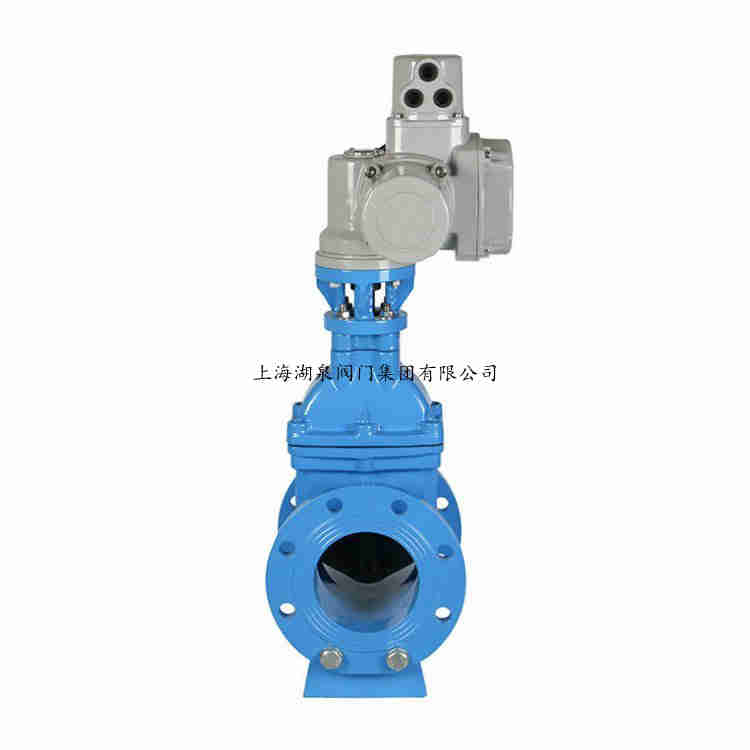

上海湖泉阀门集团有限公司Z945X-10 型铸铁电动暗杆软密封闸阀:电动、法兰连接、暗杆楔式刚性单闸板,阀座密封面材料为丁腈橡胶,公称压力 PN10,阀体材料为灰铸铁的闸阀。适用于公称压力PN1.0～16.0MPa,工作温度80 的名种管路上,用于截断或接通管路中的介质。可根据用户的要求配装各种电动执行机构,实现远距离控制.适用于天然气，石油，化工，环保，城市管道，燃气管线等输送管线，放空系统和汽储存装置上，用作启闭设备。
二、dn150 z945x-10电动耐腐蚀暗杆软密封闸阀工作原理
闸板随着阀杆做上升和下降的直线运动，阀杆上有螺纹，当转动阀杆时，在阀门顶端的螺母和阀体上面的导槽作用下，阀杆会做直线的上下运动，阀杆有带动闸板同时运动。闸板的运动方向是和管道内介质流动方向垂直的。
因为阀杆螺纹在阀体内部，所以暗杆闸阀在开启过程中并不能像明杆闸阀那样，通过观察阀杆位置来判断阀门的启闭状态。一般情况下，暗杆闸阀的启闭状态以转不动阀杆为止，但考虑到会有特殊状况，阀门出现锁死情况，为了保证管线的生产安全，暗杆闸阀一般在开到阀杆转不动之后，再回转1~2圈。
暗杆闸阀在工作过程中的总体高度是不会变的，所以暗杆闸阀在安装时占用的空间更小，更适合安装在室内等空间有限的环境中。
三、dn150 z945x-10电动耐腐蚀暗杆软密封闸阀产品零部件材料
Z945X-10 型铸铁电动暗杆软密封闸阀零部件材料 型号 材料 阀体、阀盖 阀杆 衬胶闸板 填料 Z945X-10 灰铸铁 铬镍不锈钢 球墨铸铁（橡胶） 橡胶
四、dn150 z945x-10电动耐腐蚀暗杆软密封闸阀产品外形及结构尺寸
Z945X-10 型铸铁电动暗杆软密封闸阀主要外形及结构尺寸（mm） DN L D D0 D1 b f z×Φd 50 178 165 125 99 20 3 4×Φ19 65 190 185 145 118 20 3 4×Φ19 80 203 200 160 132 22 3 8×Φ19 100 229 220 180 156 24 3 8×Φ19 125 254 250 210 184 26 3 8×Φ19 150 267 285 240 211 26 3 8×Φ23 200 229 340 295 266 26 3 8×Φ23 250 330 395 350 319 28 3 12×Φ23 300 356 445 400 370 28 4 12×Φ23 350 381 505 460 429 30 4 16×Φ23 400 406 565 515 480 32 4 16×Φ28 450 432 615 565 530 32 4 20×Φ28 500 457 670 620 582 34 4 20×Φ28 600 508 780 725 682 36 5 20×Φ31
