产品名称: dn500大口径软密封电动闸阀[ 2022-12-30 ]

订购热线:021-64162222
订购传真:021-62677999
质量稳定:实行全过程质量监控,细致入微全方位检测!
价格合理:高效内部成本控制,减少了开支,让利于客户
交货快捷:先进生产流水线,充足的备货,缩短了交货期!
  • 产品介绍
  • 规格尺寸
  • 结构图片
  • 一、 dn500大口径软密封电动闸阀产品介绍

    上海湖泉阀门集团有限公司大口径软密封闸阀生产厂家,主营产品:Z945X-16Q电动闸阀 DN500电动软密封闸阀 大口径法兰电动阀门等阀门产品,电动阀门制造厂家。湖泉电动软密封闸阀可根据用户的要求配装各种电动执行机构,实现远距离控制及自动...专业软密封闸阀,生产软密封闸阀,球阀,调节阀等产品,规格齐全,厂家直销,提供软密封闸阀 报价和软密封闸阀价格表,是专业的阀门生产厂家,欢迎来电垂询。

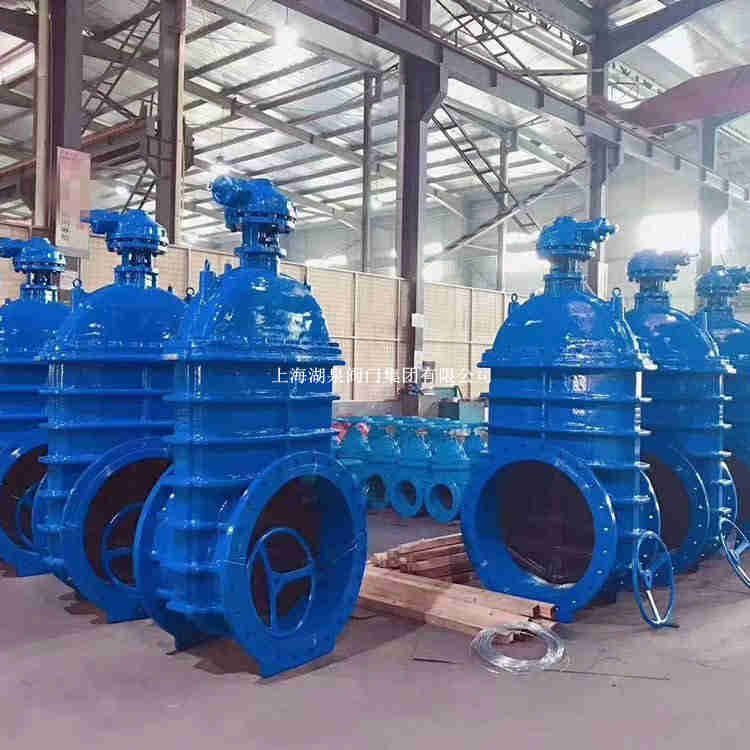

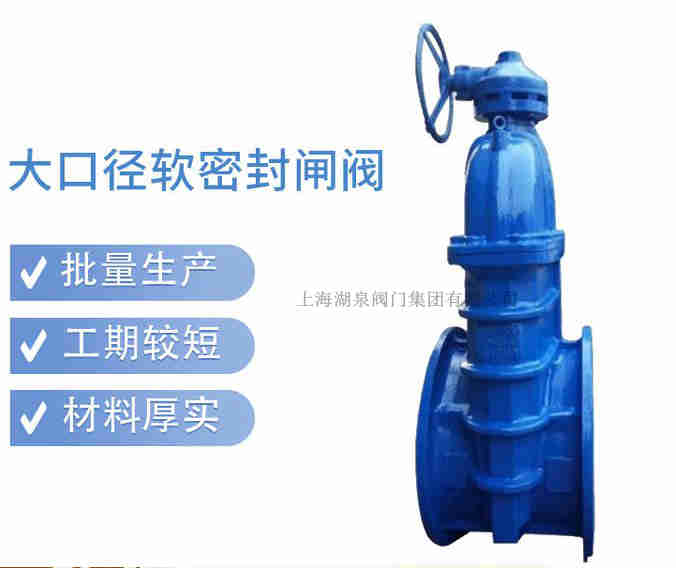

     dn500大口径软密封电动闸阀

    二、dn500大口径软密封电动闸阀产品特点

    1、平底式阀座:底部采用与管道相同的平底设计,不易造成杂物淤积,使液体畅通无阻。
    2、重量轻:阀体采用高级球墨铸铁铸造,重量较传统闸阀重量减轻20%-30%,安装维修方便。
    3、精铸阀体:阀体采用精密铸造,精确的几何尺寸使得阀体内部无需任何加工即可保证阀门的密封。
    4、阀板采用高品质的橡胶进行整体内外包胶,橡胶硫化技术使得硫化后的阀板能够保证精确的几何尺寸,且橡胶与球墨铸铁阀板接着牢靠,不易脱落。
    5、三“O”型环密封圈:由于阀杆与阀盖采用三道“O”型环密封圈密封设计,可减少开关时的磨擦阻力,大幅减少漏水现象及可以不停管路内介质流动进行更换密封圈。
    6、不易碎裂:以往传统低压闸阀采用铸铁,常因外物碰撞或重压而造成断裂等现象,由于阀体采用球墨铸铁,些种情形已可大幅度减少。
    7、有助生饮:由于阀体内部以无毒性环氧树脂涂装,阀板的内外表面均以橡胶安全披覆而不至于出现铁水或腐蚀现象,可供生饮。


    软密封电动闸阀

    三、dn500大口径软密封电动闸阀产品主要零部件材料

    零 部 件 名 称 材   料 材料牌号 备  注
    阀体  球墨铸铁  QT450-10 符合GB/T 12227-2005
    闸板  球墨铸铁(覆)NBR、EPDM  QT450-10 符合GB/T 12227-2005
    阀盖  球墨铸铁 、铸钢 QT450-10 符合GB/T 12227-2005
    阀杆(加长操作杆 ) 不锈钢  2Cr13 符合GB/T 12230-2005
    密封套  铸铝青铜   符合GB/T 12225-2005
    阀杆螺母  铸铝青铜   符合 GB/T 12225-2005
    密封圈  NBR 、EPDM
    内六角螺栓 不锈钢   符合GB/T 12230-2005
    止轴承推 锡青铜、不锈钢   符合 GB/T 12225-2005
    螺栓 不锈钢   符合GB/T 12230-2005
    手轮、传动冒 球墨铸铁 QT450-10 符合GB/T 12227-2005


  • 公称
    通径
    L D1 D2 D3 Hmax B F N-φd 螺栓
    1.0
    Mpa
    1.6
    Mpa
    1.0
    Mpa
    1.6
    Mpa
    1.0
    Mpa
    1.6
    Mpa
    1.0
    Mpa
    1.6
    Mpa
    50 178 99 125 165 340 19 3 4-19 M16
    65 190 118 145 185 370 19 3 4-19 M16
    80 203 132 160 200 410 19 3 8-19 M16
    100 229 156 180 220 450 19 3 8-19 M16
    125 254 184 210 250 480 19 3 8-19 M16
    150 267 211 240 285 550 19 3 8-23 M20
    200 292 266 295 340 630 20 3 8-23 12-23 M20
    250 330 319 350 355 405 750 22 3 12-23 12-28 M20 M24
    300 356 370 400 410 460 820 24.5 4 12-23 12-28 M20 M24
    350 381 429 160 470 520 980 26.5 4 16-23 16-28 M20 M24
    400 406 480 515 525 58 1010 28 4 16-28 16-31 M24 M27
    450 432 530 565 585 640 1270 30 4 20-28 20-31 M24 M27
    500 457 585 620 650 715 1270 31.5 4 20-28 20-34 M24 M30
    600 508 685 725 770 810 840 1390 36 5 20-31 20-37 M27 M33
