气动活塞切断阀产品概述：

ZSPC气动活塞切断阀是生产过程自动化系统中执行机构的一种，它与电磁阀、大功率减压阀等配套使用，可以对自动化系统中输出管道上流动介质进行自动切断或安全放空。由于具有结构简单、操作方便、使用可靠、快速启闭等特点，可以广泛地应用在石油、化工、冶金等工业生产部门。

气动活塞切断阀的气源要求经过滤的压缩空气，流经阀体内的介质应该是无杂质无颗粒的液体或气体。

产品结构特点：

1、气动活塞切断阀由气动活塞执行机构和切断机构组成。

执行机构组成：

(1)切断机构采用直通截止形式。

(2)执行机构的形式为活塞式、单气源。

2、整机作用方式：DN25~200为气开式。(DN20~100有气关式)。

3、气动活塞二位式调节阀的公称压力为PN1.6，2.5，4.0,6.4。

4、气动活塞二位式调节阀的额定信号压力为500kPa。若介质压力小于公称压力时，信号压力允许小于额定信号压力。

5、阀的流量特性曲线为两位快开式。

产品作用原理：

当500kPa的信号压力通入气缸，推动活塞，推杆下移，实现气动切断阀的开(DN25~200)，闭(DN10~100)。反之当电磁阀换向，气缸上方压力排空，执行机构上方的弹簧将活塞及推杆提起，实现气动切断阀的闭(DN25~200)，开(DN20~100)。手轮机构用在当气源发生故障或信号压力减少阀芯不能正常移动的场合。气动操作前，应先将手轮按反时针方向转到不动为止。

产品订货须知：

一、①气动活塞切断阀产品名称与型号②气动活塞切断阀口径③是否带附件以便我们的为您正确选型。

二、若已经由设计单位选定上海湖泉的气动活塞切断阀型号，请按气动活塞切断阀型号直接向我司销售部订购。

三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数，由我们的湖泉阀门专家为您审核把关。

感谢您访问我们的网站【http://www.hqfmjt.com/】,如有任何疑问.您可以致电给我们,我们一定会尽心尽力为您提供优质的服务

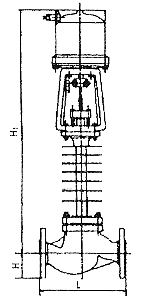

产品主要外形及结构尺寸

ZSPC气动活塞切断阀主要外形及结构尺寸
公称通径DN			20	25	40	50	65	80	100	150	200
L	PN MPa	1.6	194	197	235	267	292	317	368	500	635
		4.0	194	197	235	267	292	317	368	500	650
		6.4	206	210	251	286	311	337	394	520	650
H			65	70	85	90	100	105	125	170	205
不带手轮	H1	常温型	445	455	485	485	605	605	620	962	988
不带手轮	H1	中温型	596	606	636	636	770	770	785	1178	1226
带手轮	H1	常温型	630	640	670	670	790	790	805	1087	1113
	H1	中温型	781	791	821	821	955	955	970	1303	1351
	H2		160	160	160	160	160	160	270	270	270
	H3		220	220	220	220	220	220	390	390	390
