1. 产品概述

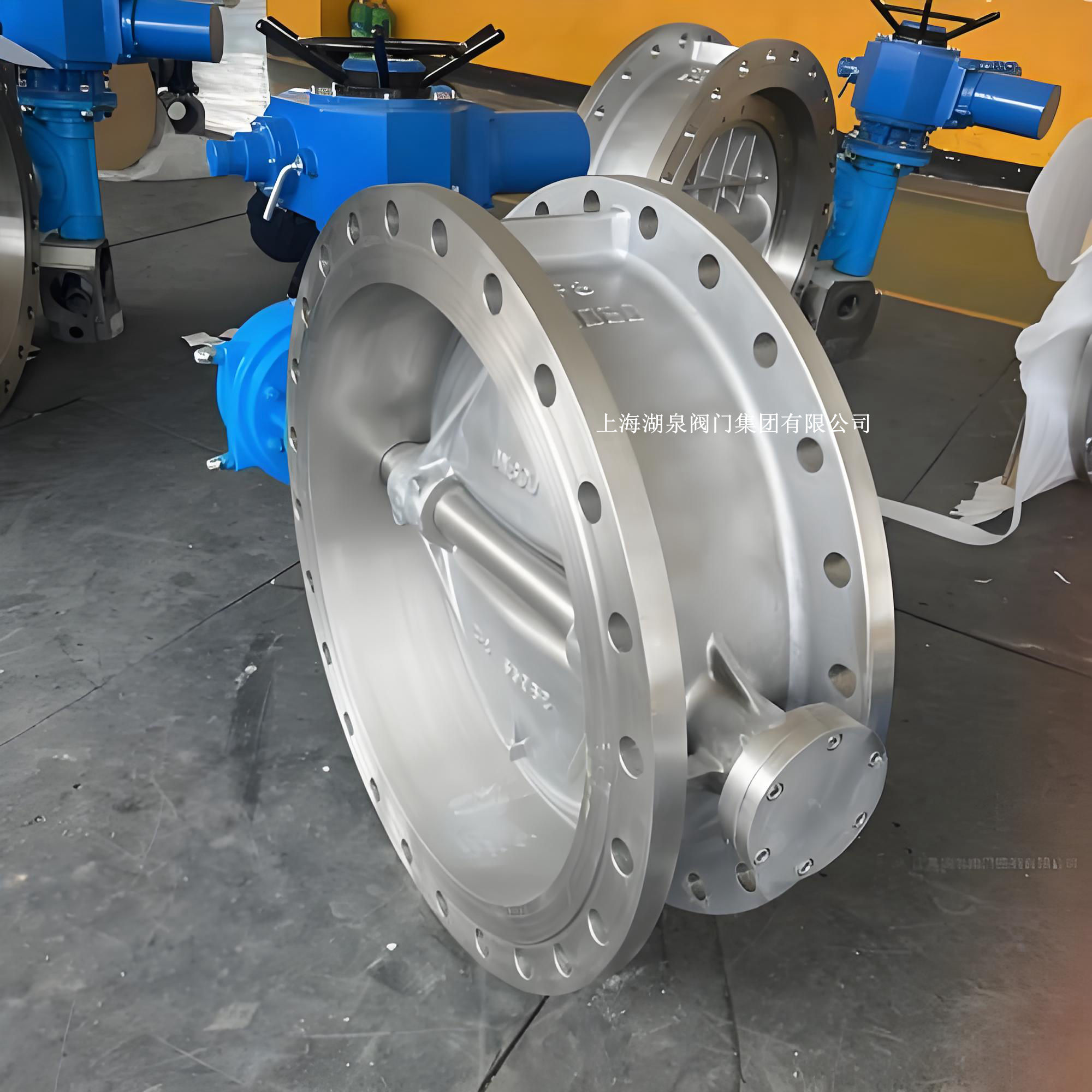

上海湖泉阀门集团有限公司D943P-1.0 DN600 电动硬密封三偏心蝶阀是一款专为工业管道系统设计的高性能控制阀门。该型号采用法兰连接方式，公称通径为 DN600，公称压力为 1.0 MPa（PN10）。其核心结构基于先进的三维偏心几何设计，配合电动执行机构，实现了对介质流量的精确调节及可靠截断。针对高炉煤气这一特定介质，该阀门具备优异的耐磨性、耐高温性及双向密封能力，广泛应用于冶金、电力及能源管理行业。

2. 主要技术参数

• ‌产品名称‌：电动硬密封三偏心蝶阀
• ‌型号标识‌：D943P-1.0
  • ‌D‌：蝶阀
  • ‌9‌：电动驱动
  • ‌4‌：法兰连接
  • ‌3‌：三偏心结构
  • ‌P‌：阀体/蝶板材质通常为不锈钢（如304/316），或指代特定密封结构系列（具体依厂家标准，此处侧重硬密封特性）
  • ‌1.0‌：公称压力 PN1.0 MPa
• ‌公称通径‌：DN600
• ‌适用介质‌：高炉煤气、空气、蒸汽、油品及弱腐蚀性流体
• ‌工作温度‌：-30℃ ～ 450℃（常规型），特殊材质可达 650℃
• ‌泄漏等级‌：符合 GB/T 13927 标准，实现零泄漏或微泄漏
• ‌驱动电源‌：AC220V / AC380V / DC24V 等（可选）
• ‌控制信号‌：开关型（无源触点）或 调节型（4-20mA / 1-5V）

3. 结构特点与工作原理

3.1 三偏心密封技术

该阀门采用独特的三维偏心结构设计，彻底解决了传统蝶阀密封面磨损问题：

• ‌第一偏心‌：阀杆轴心偏离管道中心，使蝶板在开启瞬间迅速脱离阀座，消除启闭过程中的摩擦。
• ‌第二偏心‌：阀杆轴心偏离密封面中心，确保密封面在关闭过程中均匀接触。
• ‌第三偏心‌：密封面呈倾斜锥形，利用楔形效应产生“越关越紧”的自锁密封效果，无需额外增加执行器扭矩即可实现高压密封。

3.2 硬密封材质

• ‌蝶板密封面‌：堆焊钴基硬质合金（Stellite），具有极高的硬度、耐磨性和耐腐蚀性，特别适应高炉煤气中可能含有的粉尘颗粒冲刷。
• ‌阀座密封圈‌：采用多层次金属硬密封结构，通常由软性 T 形密封环两侧夹多层不锈钢片组成，兼具金属的耐高温高压性能和弹性材料的补偿能力，确保在温度波动下的密封可靠性。

3.3 大口径绗架结构

针对 DN600 大口径规格，蝶板采用绗架式（桁架）结构设计。这种结构在保证高强度的同时，显著减轻了阀门重量，增大了过流面积，降低了流体阻力，防止高流速煤气对阀板的冲击变形。

3.4 双向密封功能

阀门设计支持双向承压和双向密封，安装时不受介质流向限制，简化了现场管道布局要求。

4. 针对高炉煤气的专项优势

高炉煤气具有温度较高、含有微量粉尘及腐蚀性成分的特点，D943P 系列阀门在此工况下表现卓越：

• ‌耐磨损‌：硬质合金密封面有效抵抗煤气中粉尘颗粒的侵蚀，延长使用寿命。
• ‌防卡涩‌：三偏心无摩擦启闭设计，避免了因粉尘堆积导致的阀板卡死现象。
• ‌耐高温‌：金属硬密封结构在高温环境下不老化、不变形，保持密封性能稳定。
• ‌安全性‌：电动执行机构配备过载保护、力矩限制及防爆选项（如需），确保在易燃易爆煤气环境中的运行安全。

5. 电动执行机构配置

• ‌类型‌：角行程电动执行器（0-90°回转）
• ‌功能模式‌：
  • ‌开关型‌：用于全开或全关控制，具备到位信号反馈。
  • ‌调节型‌：接收 4-20mA 模拟信号，实现对高炉煤气流量的连续精确调节。
• ‌防护等级‌：IP67，防尘防水，适应恶劣工业环境。
• ‌手动超驰‌：配备手轮机构，在断电或故障情况下可进行手动操作，保障生产连续性。

6. 应用领域

• ‌冶金行业‌：高炉煤气主管道、热风炉燃烧系统、除尘管网。
• ‌电力行业‌：电厂烟气脱硫脱硝系统、循环水系统。
• ‌石油化工‌：高温蒸汽管线、可燃气体输送管道。
• ‌市政环保‌：大型供热管网、工业废水处理。

7. 安装与维护建议

• ‌安装方向‌：建议立式安装，阀杆垂直向上；若水平安装，需考虑执行器重量支撑。
• ‌法兰匹配‌：配带法兰应符合 GB/T 9113 或 HG/T 20592 标准，确保密封面平整。
• ‌清洁要求‌：安装前务必清除管道内焊渣、铁锈等杂物，防止损伤密封面。
• ‌定期维护‌：定期检查执行器润滑油位及填料密封情况，对于频繁动作的阀门，建议每 3-6 个月进行一次全行程测试。
