产品名称:d943h—25 dn350 电动法兰三偏心蝶阀[ 2021-09-03 ]

订购热线:021-64162222
订购传真:021-62677999
质量稳定:实行全过程质量监控,细致入微全方位检测!
价格合理:高效内部成本控制,减少了开支,让利于客户
交货快捷:先进生产流水线,充足的备货,缩短了交货期!
  • 产品介绍
  • 规格尺寸
  • 结构图片
  • 一、d943h—25 dn350 电动法兰三偏心蝶阀产品概述

    上海湖泉阀门d943h—25 dn350 电动法兰三偏心蝶阀采用三偏心结构,阀座与碟板密封面均采用不同硬度和不锈钢制作,具有良好的耐腐蚀性,使用寿命长,本阀具有双向密封功能,产品符合国家GB/T13927-92阀门压力试验标准。第1个偏心:阀轴位于阀板轴后面,使得密封能够完全紧密环绕接触整个阀座。第2个偏心:阀轴中心线偏离管道和阀门中心线,这就免受阀门开启和关闭的干扰。第3个偏心:阀座锥体轴偏离阀轴中心线,这样可以在关闭和开启过程中消除摩擦作用,并且实现环绕整个阀座的均匀一致的压缩密封效果。该三偏心蝶阀巧妙的把三偏心都放在了阀板上,在阀板的外边缘采用部分外球面结构。此结构需使用自行设计的简单夹具在数控机床上完成,外偏心球面经抛光 处理达到粗糙度Ra0.4,球面镀铬或堆司太莱合金,硬度达到HRC45~60。把偏心角放在阀板上,阀座用压圈压在阀体上,解决了普通三偏心蝶阀加工中遇到的困难,阀体、阀板、阀座配对使用不能互换,损坏之后维修成本过高等一系列问题 ,且所有零件模块化,库房管理简单,加工简单、维修方便,降低备件成本。上海湖泉三偏心蝶阀适合制作大口径阀门,可以广泛应用到石油的输送管道切断,冶金钢厂,煤气总管道调节、切断,化工冶炼装置介质调节切断,水处理设备进、出水调节切断,热电站的冷却水系统,天然气,碱液,海水、酸液等行业中。

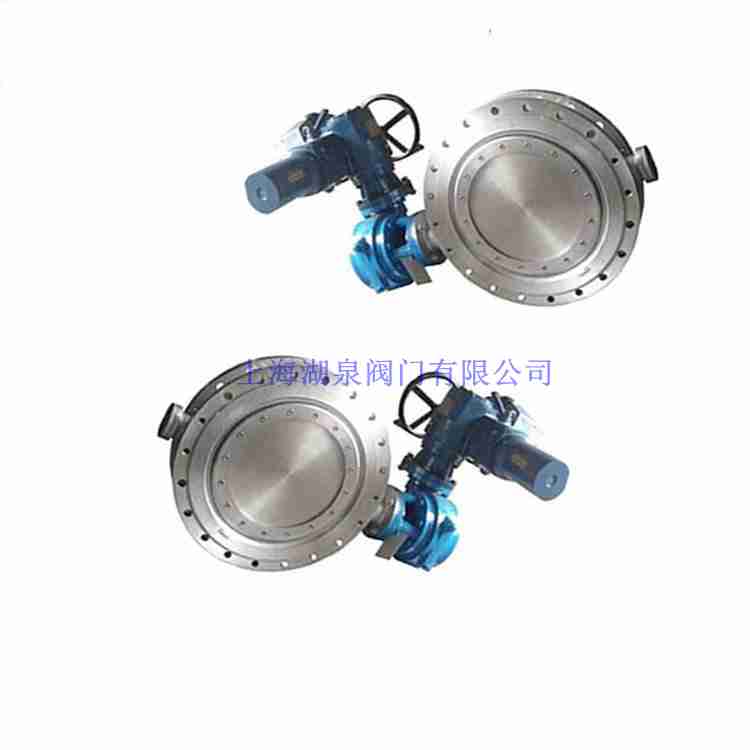

    d943h—25 dn350电动蝶阀

    二、d943h—25 dn350 电动法兰三偏心蝶阀产品概特点

    1、蝶板密封圈为硬层叠式金属片,具有金属硬密封和弹性密封的双重优点,该蝶阀无论在低温和高温情况下,均具有优良的密封性能。
    2、d943h—25 dn350 电动法兰三偏心蝶阀采用偏心结构,阀座与蝶板几乎无摩擦,具有越关越紧的密封功能。
    3、阀体密封面,采用堆焊钴基硬质合金,密封面耐磨损,使用寿命长。
    4、结构独特,操作灵活、不受介质压力的高、低影响,密封性能可靠,使用寿命长。
    5、d943h—25 dn350 电动法兰三偏心蝶阀耐高温、耐腐蚀。

    三、d943h—25 dn350 电动法兰三偏心蝶阀产品主要零部件材料

    零件名称 材料
    阀体 铸铁、铸钢、不锈钢、铬钼钢、合金钢
    蝶板 铸钢、合金钢(镀硬铬)、不锈钢、铬钼钢
    密封圈 不锈钢、聚内脂、抗磨材料
    阀杆 2Cr13、1Cr13不锈钢、铬钼钢
    填料 柔性石墨

    四、d943h—25 dn350 电动法兰三偏心蝶阀技术参数

    公称压力
    MPa
    强度试验
    MPa
    密封试验
    MPa
    试用温度
    °C
    适用介质
    1.0 1.5 1.1 600°C 水、蒸汽、煤气、油类、热空气、腐蚀性等介质
    1.6 2.4 1.76
    2.5 3.8 2.75
    4.0 6.0 4.4



  • 公称通径DN(mm) 50 65 80 100 125 150 200 250 300 350 400 450 500 600 700 800 900 1000
    额定流量系数Cv 110 180 232 368 656 1000 1760 3390 4730 6700 8900 10500 14800 20500 31000 43000 55600 70700
    允许压差(MPa) ≤ 公称压力
    动作范围 0~90°
    泄露量 按GB/T4213-92,为Kv值的10-4
    基本误差 ±2.5%
    回差 ±2.5%
    死区 1%
    可调范围 50:1

    DN阀门口径 50 80 100 125 150 200 250 300 350 400 450 500
    60°开度 80 130 240 380 650 1130 1800 2510 3300 4280 5440 6760
    90°开度 160 265 490 770 1350 2350 3640 5020 6900 9030 11950 14000
    DN阀门口径 600 700 800 900 1000 1100 1200 1300 1400 1600 1800 2000
    60°开度 9710 13620 17890 22190 25990 32500 38800 45500 51400
    90°开度 2060 27880 36540 44950 57630 67700 600 96600 109600

  • d943h—25 dn350 电动法兰三偏心蝶阀

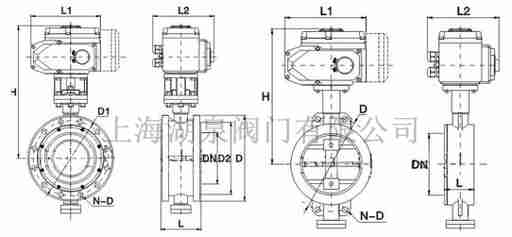

                        电动法兰三偏心蝶阀结构图                              电动对夹式三偏心蝶阀结构图
