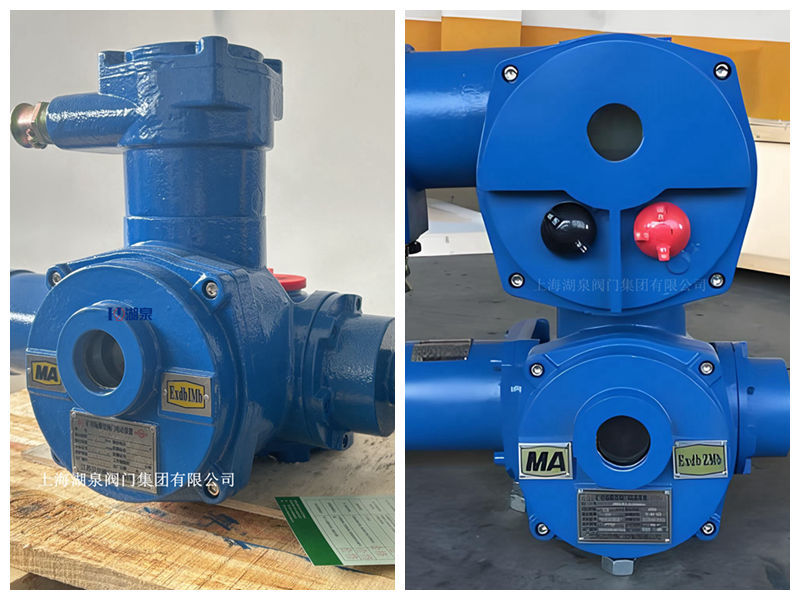

1. 产品概述

上海湖泉阀门集团有限公司ZB系列多回转矿用隔爆型阀门电动装置是专为煤矿井下及含有爆炸性气体的工业环境设计的驱动设备。该系列产品主要用于驱动闸阀、截止阀、水闸门等做直线运动的阀门，通过多回转输出实现阀门的开启、关闭或调节控制。其核心优势在于支持380V/660V双电压适配，能够灵活适应不同矿井供电系统的需求，并具备极高的防爆安全性能。

2. 主要特点

2.1 防爆性能

• ‌防爆等级‌：符合矿用隔爆型标准，防爆标志为 ‌Ex dⅠ Mb‌（或Ex dⅠ），适用于煤矿井下有瓦斯、煤尘爆炸危险的场所。
• ‌结构设计‌：壳体采用高强度隔爆结构，能承受内部爆炸压力而不传爆，确保在恶劣环境下安全运行。
• ‌防护等级‌：通常达到 ‌IP55‌ 或更高（特殊订货可达IP67），有效防止粉尘和水侵入。

2.2 双电压适配能力

• ‌电源兼容性‌：电机支持三相交流 ‌380V‌ 和 ‌660V‌ 双电压输入（50Hz）。用户可根据现场供电网络情况，通过接线端子切换或定制选择相应电压等级，无需额外配置变压器，简化了井下电气系统。
• ‌控制电压‌：控制回路通常支持AC 220V、DC 24V等多种规格，便于与各类控制系统集成。

2.3 多回转驱动特性

• ‌适用阀门‌：专为多回转阀门设计，特别适用于闸阀、截止阀、隔膜阀等需要多次旋转才能完成全开或全关操作的阀门。
• ‌输出参数‌：提供广泛的输出转矩范围（从100 N·m到5000 N·m及以上）和多种输出转速（如18、24、36 r/min），可匹配不同口径和压力的阀门需求。

2.4 智能化与控制功能

• ‌控制方式‌：支持就地控制、远程控制及自动控制。可与KXBC矿用隔爆型控制箱配套使用，或直接接入DCS（分布式控制系统）、PLC系统，实现自动化管理。
• ‌保护功能‌：
  • ‌行程控制‌：内置高精度行程开关，精确控制阀门开度。
  • ‌转矩保护‌：当阀门卡阻或过载时，自动切断电机电源，保护电机和阀门不受损坏。
  • ‌断相/缺相保护‌：防止因电源缺相导致电机烧毁。
  • ‌堵转保护‌：检测到机械故障堵转时，自动停机并报警。

3. 技术参数参考

4. 应用领域

• ‌煤矿行业‌：井下排水系统、压风系统、注浆系统等管道中的闸阀控制。
• ‌其他易爆环境‌：石油、化工、天然气等行业中涉及爆炸性气体环境的阀门自动化控制。

5. 选型与安装注意事项

• ‌电压确认‌：订货时需明确注明所需电压等级（380V或660V），或确认装置是否具备现场切换功能。
• ‌配套控制箱‌：ZB系列电动装置通常需与专用的矿用隔爆型控制箱（如KXBC系列）配套使用，以确保整体防爆系统的完整性。
• ‌阀门匹配‌：选型时需根据阀门的公称通径、工作压力、阀杆直径及所需最大启闭力矩，选择合适的ZB型号，确保输出转矩留有适当余量（通常建议余量10%-20%）。
• ‌资质认证‌：采购时应查验厂家是否持有有效的 ‌MA矿用产品安全标志证书‌ 及 ‌防爆合格证‌。
