产品名称:电动闸阀Z961H-25 DN200(生产设备厂家)[ 2023-12-29 ]

订购热线:021-64162222
订购传真:021-62677999
质量稳定:实行全过程质量监控,细致入微全方位检测!
价格合理:高效内部成本控制,减少了开支,让利于客户
交货快捷:先进生产流水线,充足的备货,缩短了交货期!
  • 产品介绍
  • 规格尺寸
  • 结构图片
  • 一、电动闸阀Z961H-25 DN200(生产设备厂家)介绍

    上海湖泉阀门集团有限公司电动焊接闸阀(Z961Y电站闸阀)由焊接式闸阀配备电动执行机构组合而成,支管两端为焊接的结构,中部采用无阀盖压力自紧式,通过电动装置电源驱动使阀杆做升降运动,从控制闸阀的启闭。电动焊接闸阀主要用于水、蒸汽、油品、过热蒸汽管道等高温高压场合使用,压力一般在PN25.0MPa以内。具有耐磨、耐高温、抗腐蚀等优点,既能就地操作,也可以进行远距离控制。适用于ANSI CLass1500-3500,工作温度在-29~570℃的石油、化工、火力电站等各种工况的管路上,切断或接通介质。

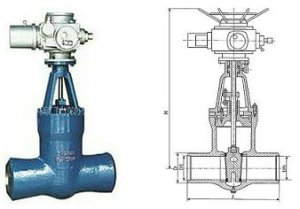

    电动闸阀Z961H-25 DN200(生产设备厂家)

    二、电动闸阀Z961H-25 DN200(生产设备厂家)优点

    1、壳体精密铸造工艺,外观光洁,组织均匀,满足高中低压要求。

    2、焊接电动闸阀设计制造按JB/T3595等标准,可与国产设备配套使用。

    3、阀门中腔采用压力自紧式密封结构、密封性能好,支管两端为焊接结构。

    4、阀杆经调质和表面氮化处理,有良好的抗腐蚀性和抗擦伤性。

    5、高压水强度,高压气体强度,无损检测等多道检测,全面控制铸钢件质量。

    三、电动闸阀Z961H-25 DN200(生产设备厂家)性能规范

    型号

    公称压力
    (MPa)

    实验压力

    工作温度(℃)

    适用介质

    强度水(MPa)

    密封(水)空气(MPa)

    低压密封空气(MPa)

    Z961H-16C
    Z961W-16P(R)

    1.6

    2.4

    1.8

    0.6

    ≤425

    硝酸类

    Z961W-25P(R)

    2.5

    3.8

    2.8

    0.6

    ≤200

    醋酸类

    Z961W-40P(R)

    4.0

    6.0

    4.4

    0.6

    ≤200

    硝酸类

    Z961W-64P(R)

    6.4

    9.6

    7.0

    0.6

    ≤200

    醋酸类


    四、电动闸阀Z961H-25 DN200(生产设备厂家)主要零件材质

    阀体/阀盖

    ZGICr18Ni9Ti

    ZG00Cr18Ni10

    ZG1Cr18Ni12M02Ti

    ZG00Cr17Ni14M02

    WCB

    零件名称

    ZGICr18Ni9Tit系列

    ZG00Cr18Ni10系列

    ZG1Cr18Ni12M02Ti系列

    ZG00Cr17Ni14M02系列

    WCB系列

    闸板

    ZGICr18Ni9Ti

    ZG00Cr18Ni10

    ZG1Cr18Ni12M02Ti

    ZG00Cr17Ni14M02

    1Cr13

    阀杆

    1Cr18Ni9Ti

    00Cr18Ni10

    1Cr18Ni12M02Ti

    00Cr17Ni14M02

    1Cr13

    填料

    PTFE编织

    PTFE编织

    PTFE编织

    PTFE编织

    石墨

    垫片

    304L+PTFE

    304L+PTFE

    316+PTFE

    316L+PTFE

    石墨

    压盖

    ZGICr18Ni9Ti

    ZG00Cr18Ni10

    ZG1Cr18Ni12M02Ti

    ZG00Cr17Ni14M02系列

    WCB

    填料压环

    1Cr18Ni9Ti

    00Cr18Ni10

    1Cr18Ni12M02Ti

    00Cr17Ni14M02

    1Cr13

    螺栓

    1Cr17Ni2

    1Cr17Ni2

    1Cr17Ni2

    1Cr17Ni2

    35CrMoA

    螺母

    1Cr18Ni9Ti

    1Cr18Ni9Ti

    1Cr18Ni9Ti

    1Cr18Ni9Ti

    45


  • 公称通径DN/mmN0minaldiamecer

    公称压力PN/MPaN0minalpressure

    主要外形尺寸和连接尺寸/mmMain external andc0nnecting dimensi0ns

    重量/kgWeight

    L

    H

    D

    D0

    W

    50

    2.5

    250

    345

    64

    49

    37030’

    250

    24

    65

    270

    395

    82

    66

    37030’

    250

    36

    80

    280

    425

    95

    78

    37030’

    300

    52

    100

    300

    510

    117

    100

    37030’

    300

    67

    125

    325

    570

    144

    125

    37030’

    350

    95

    150

    350

    725

    172

    151

    37030’

    350

    135

    200

    400

    820

    223

    201

    37030’

    400

    210

    250

    450

    890

    278

    253

    37030’

    450

    300

    300

    500

    1070

    330

    303

    37030’

    550

    395

    350

    550

    1320

    382

    351

    37030’

    650

    530

    400

    600

    1450

    432

    398

    37030’

    750

    685

    450

    650

    1560

    484

    450

    37030’

    750

    906

    500

    700

    1720

    535

    498

    37030’

    850

    1130

    600

    809

    1880

    638

    600

    37030’

    900

    1387

    700

    900

    2083

    738

    700

    37030’

    950

    1894

    800

    1000

    2590

    840

    800

    37030’

    1000

    2621

    50

    4.0

    250

    345

    64

    48

    37030’

    300

    30

    65

    270

    395

    82

    66

    37030’

    300

    42

    80

    280

    425

    95

    78

    37030’

    350

    57

    100

    300

    510

    117

    100

    37030’

    350

    75

    125

    325

    570

    144

    125

    37030’

    400

    105

    150

    350

    725

    172

    151

    37030’

    400

    150

    200

    400

    820

    223

    199

    37030’

    450

    232

    250

    450

    890

    278

    251

    37030’

    550

    330

    300

    500

    1070

    330

    301

    37030’

    650

    430

    350

    550

    1320

    382

    349

    37030’

    750

    570

    400

    600

    1450

    432

    396

    37030’

    850

    730

    50

    6.4

    250

    350

    64

    48

    37030’

    300

    34

    65

    280

    405

    82

    65

    37030’

    300

    48

    80

    310

    435

    95

    76

    37030’

    350

    65

    100

    350

    515

    117

    98

    37030’

    400

    81

    125

    400

    580

    150

    128

    37030’

    400

    112

    150

    450

    735

    172

    149

    37030’

    450

    161

    200

    550

    835

    223

    197

    37030’

    550

    255

    250

    650

    905

    278

    245

    37030’

    650

    390

    300

    750

    1080

    330

    293

    37030’

    750

    515

    350

    850

    1340

    382

    341

    37030’

    800

    695

    400

    950

    1460

    432

    386

    37030’

    900

    885

    50

    10.0

    250

    350

    64

    48

    37030’

    300

    37

    65

    280

    405

    82

    63

    37030’

    300

    52

    80

    310

    435

    95

    74

    37030’

    350

    70

    100

    350

    515

    117

    97

    37030’

    400

    86

    125

    400

    580

    150

    124

    37030’

    400

    118

    150

    450

    735

    172

    144

    37030’

    450

    168

    200

    550

    835

    223

    189

    37030’

    550

    263

    250

    650

    905

    278

    235

    37030’

    650

    405

    300

    750

    1080

    330

    281

    37030’

    750

    536

    350

    850

    1340

    382

    333

    37030’

    850

    732

    400

    950

    1460

    432

    376

    37030’

    950

    947


  • 电动闸阀Z961H-25 DN200(生产设备厂家)
