  • 一、1.2米口径耐高温耐腐蚀电动蝶阀产品描述

    上海湖泉阀门有限公司1.2米口径耐高温耐腐蚀电动蝶阀耐高温.,抗靡损的可靠性。高温电动蝶阀安装及选型高温电动蝶阀结构采用三维偏心原理设计,弹性密封和硬软多层密封兼容的加工新工艺,使蝶阀在运行工作时,减少其扭矩力,达到省力,节能之功能。超高温蝶阀采用耐高温特种合金钢材料,可保证蝶阀在高温工况下稳定运行工作,高工作温度可达1650℃;广泛应用于水泥工业、环保工程、环保设备、烟气脱硫、余热回收、冶金、矿山、电力等工作生产过中,对管道中的高温介质按不同的控制信号(蜗轮、电动、气动)改变其流量大小,从而实现工业生产过程的自动远程控制。广泛用于电站供热系统和催化裂化主风机道管系统和钢铁、冶金、化工等工业系统以及环保、水处理、高层建筑给水排水管路上作切断或调节流量作用。
    根据材质的选用情况可分别适用于无腐蚀性工况时碳钢:-29℃~425℃不锈钢:-40℃~650℃;适用介质为空气、水、污水、蒸气、煤气、油品等。电动法兰式硬密封蝶阀属于金属硬密封蝶阀,采用先进的多层次三偏心结构,是由DZW电动执行器 法兰是金属硬密封蝶阀构成。压力等级PN10-25=1.0-2.5MPa;口径:DN50-DN2000mm。材质:WCB铸钢碳素钢;304不锈钢/316不锈钢/304L不锈钢/316L不锈钢。有开关型和调节型二种,蝶阀与CHV、CHQ执行机构配套,输入控制信号(4~20mADC或1~5VDC)及单相电源即可控制运转,具有功能强、体积小、轻便宜人,性能可靠、配套简单、流通能力大,特别是适用于介质是粘稠、含颗粒、纤维性质的场合。

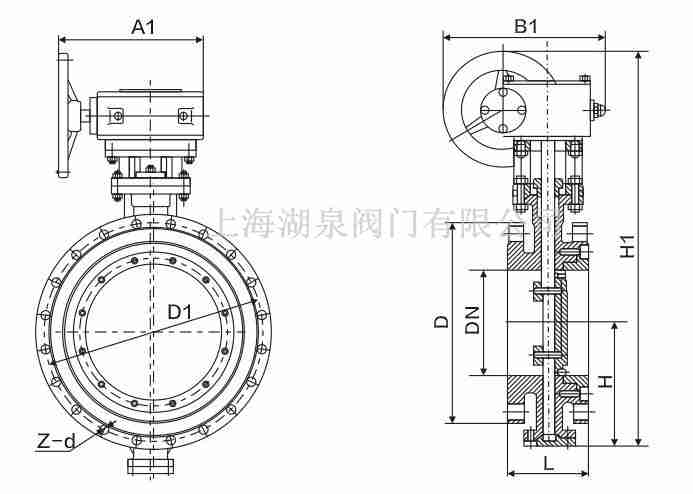

    1.2米口径耐高温耐腐蚀电动蝶阀

    二、1.2米口径耐高温耐腐蚀电动蝶阀产品特点

    高温蝶阀的执行是带液压站的液压与手动的两用传动系统,在高压齿轮油泵的作用下,终进入执行机构油缸,作用于油缸内部活塞,平衡单作用弹簧的推力,正常工作时,弹簧力和油压达到平衡状态蝶阀就达到静止状态。当蝶阀需要开启或闭合时,执行机构就将扭矩传递给阀轴,阀轴与阀板通过键连接,再将扭矩通过键的传递给阀板,这样就达到了烟气的调节目的。
    在较大的压力和温度范围内,能实现完全密封。作为一种用来实现管路系统通断及流量控制的部件,已在石油、化工、冶金、水电等许多领域中得到极为广泛地应用。在已公知的蝶阀技术中,其密封形式多采用密封结构,密封材料为橡胶、聚四氟乙烯等。由于结构特征的限制,不适应耐高温、高压及耐腐蚀、抗磨损等行业。现有一种比较先进的蝶阀是三偏心金属硬密封蝶阀,阀体和阀座为连体构件,阀座密封表面层堆焊耐温、耐蚀合金材料。多层软叠式密封圈固定在阀板上,这种蝶阀与传统蝶阀相比具有耐高温,操作轻便,启闭无磨擦,关闭时随着传动机构的力矩增大来补偿密封,提高了蝶阀的密封性能及延长使用寿命的优点。本类阀门在管道中一般应当水平安装。

    1.2米口径耐高温耐腐蚀电动蝶阀性能特点:
    公称压力:0.25MPa
    额定转角:0~90°
    普通型泄漏率:≤3% 后座型低泄漏:≤1%
    工作温度:P9 t≤950℃;P8 t≤850℃;P7 t≤750℃;P6 t≤950℃;
    P5 t≤550℃;P4 t≤450℃; P3 t≤350℃; P2 t≤250℃;
    调节型:
    电压:220V 380VAC
    输入信号:0-10(4-20)mA.DC
    两开关型:(配电动装置)
    适用介质:高温烟气或其它含尘高温气体
