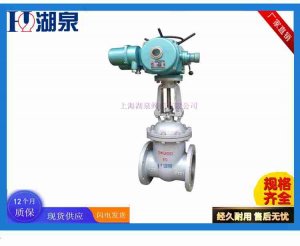

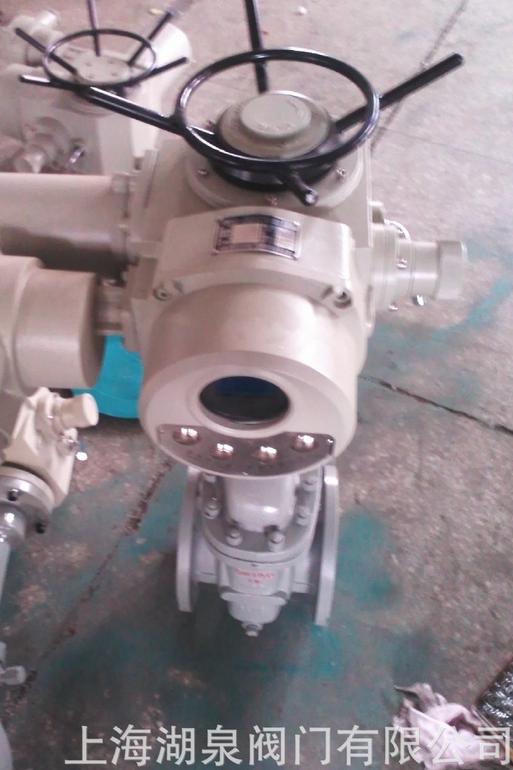

产品名称:Z941W-16/25/40/64 电动法兰闸阀[ 2021-05-19 ]

订购热线:021-64162222
订购传真:021-62677999
质量稳定:实行全过程质量监控,细致入微全方位检测!
价格合理:高效内部成本控制,减少了开支,让利于客户
交货快捷:先进生产流水线,充足的备货,缩短了交货期!
  • 产品介绍
  • 规格尺寸
  • 结构图片

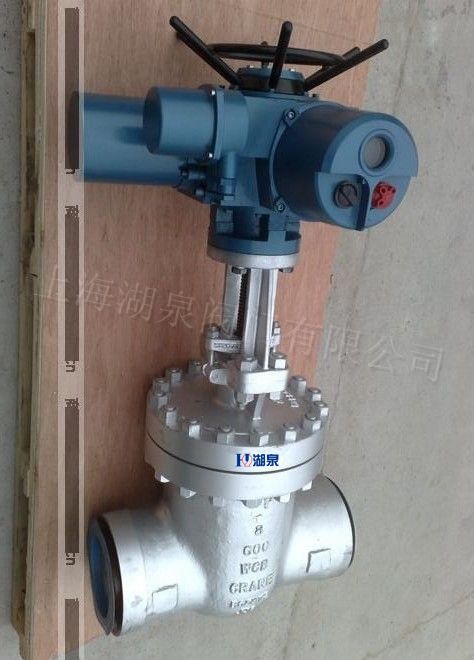

  • 一、Z941W-16/25/40/64 电动法兰闸阀产品介绍

    上海湖泉阀门有限公司Z941W-16/25/40/64 电动法兰闸阀,阀座密封面材料为合金钢(Z941H-16C~63 Z941Y-16C~63 Z941Y-16P~63P Z941Y-16R~63R Z941Y-16I~63I)、铬镍钛不锈钢(Z941W-16P~63P)、铬镍钼钛不锈钢(Z941W-16R~63R)、铬钼钢(Z941W-16I~63I),公称压力 PN16~PN63,阀体材料为碳素钢(Z941H-16C~63 Z941Y-16C~63)、铬镍钛不锈钢(Z941Y-16P~63P Z941W-16P~63P)、铬镍钼钛不锈钢(Z941Y-16R~63R Z941W-16R~63R)、铬钼合金钢(Z941Y-16I~63I Z941W-16I~63I)的闸阀。它是由闸阀阀体配用多回转式电动执行器,使阀板作上下直线运动,实现远程控制阀位开关,方便快捷。适用于石油、化工、水力、火力电站各种系统的管路上实现远程控制阀位开关,切断或接通管路介质。电适用介质为:水、油品、蒸气、及酸、碱、氨、尿素、含硫天然气等。


    二、Z941W-16/25/40/64 电动法兰闸阀主要性能规范

    公称压力(MPa) 试验压力(MPa)
    壳体 密封(液) 密封(气) 上密封
    1.6 2.4 1.76 0.6 1.76
    2.5 3.8 2.75 0.6 2.75
    4.0 6.0 4.4 0.6 4.4
    6.4 9.6 7.04 0.6 7.04
    10.0 15.0 11.0 0.6 11.0
    16.0 24.0 17.6 0.6 17.6

    三、Z941W-16/25/40/64 电动法兰闸阀适用范围

    壳体材料 适用介质 适用温度(℃)
    碳素钢(C型) 水、蒸汽、油品 ≤425
    铬镍钛钢(P型) 硝酸类 ≤200
    铬镍钼钛钢(R型) 醋酸类 ≤200
    铬钼钢(I型) 水、蒸汽、油品 ≤550

  • 四、Z941H电动法兰闸阀主要连接及外形尺寸

    Z941H电动法兰闸阀主要连接及外形尺寸(PN16)
    公称通径DN(in) 主要外形尺寸及连接尺寸(mm) 电动装置型号
    L D D1 D2 b f z-Φd H
    Z940、Z941、Z942
    40 200 145 110 85 16 3 4-Φ18 595 ZB15
    50 250 160 115 100 16 3 4-Φ18 653 ZB15
    65 265 180 145 120 18 3 4-Φ18 665 ZB15
    80 280 195 160 135 20 3 8-Φ18 725 ZB15
    100 300 215 180 155 20 3 8-Φ18 787 ZB15
    125 325 245 210 185 22 3 8-Φ18 806 ZB20
    150 350 280 240 210 24 3 8-Φ23 955 ZB20
    200 400 335 295 265 26 3 12-Φ23 1105 ZB40
    250 450 405 355 320 30 3 12-Φ25 1343 ZB40
    300 500 460 410 375 30 3 12-Φ25 1516 ZC45
    350 550 520 470 435 34 4 16-Φ25 1678 ZC45
    400 600 580 525 485 36 4 16-Φ30 1849 ZC90
    450 650 640 585 545 38 4 20-Φ30 1937 ZC90
    500 700 705 650 608 42 4 20-Φ34 2234 ZC120
    600 800 840 770 718 46 5 20-Φ41 2432 ZC180
    700 900 910 840 788 48 5 24-Φ41 2489 ZC250
    800 1000 1020 950 898 50 5 24-Φ41 2643 ZC350
    900 1100 1125 1050 998 52 5 28-Φ41 2945 ZC500
    1000 1200 1255 1170 1110 54 5 28-Φ42 3083 ZC500
    1200 1350 1485 1390 1325 56 5 32-Φ48 3382 ZC800
    1400 1500 1685 1590 1525 58 5 36-Φ48 3718 ZC1000
    Z941H电动法兰闸阀主要连接及外形尺寸(PN25)
    公称通径DN(in) 主要外形尺寸及连接尺寸(mm) 电动装置型号
    L D D1 D2 b f z-Φd H
    Z940、Z941、Z942
    40 200 145 110 85 18 3 4-Φ18 595 ZB15
    50 250 160 125 100 20 3 4-Φ18 653 ZB15
    65 265 180 145 120 22 3 8-Φ18 665 ZB15
    80 280 195 160 135 22 3 8-Φ18 725 ZB15
    100 300 230 190 160 24 3 8-Φ23 787 ZB20
    125 325 270 220 188 28 3 8-Φ25 902 ZB20
    150 350 300 250 218 30 3 8-Φ25 955 ZB20
    200 400 360 310 278 34 3 12-Φ25 1105 ZB40
    250 425 425 370 332 36 3 12-Φ30 1343 ZB40
    300 450 485 430 390 40 4 12-Φ30 1516 ZC60
    350 550 550 490 448 44 4 16-Φ30 1678 ZC60
    400 600 610 550 505 48 4 16-Φ34 1849 ZC90
    450 650 660 600 555 50 4 16-Φ34 1937 ZC90
    500 700 730 660 610 52 4 20-Φ34 2234 ZC120
    600 800 840 770 718 56 5 20-Φ41 2432 ZC180
    700 900 955 875 815 60 5 20-Φ41 2489 ZC250
    800 1000 1070 990 930 64 5 24-Φ48 2643 ZC350
