1. 产品概述

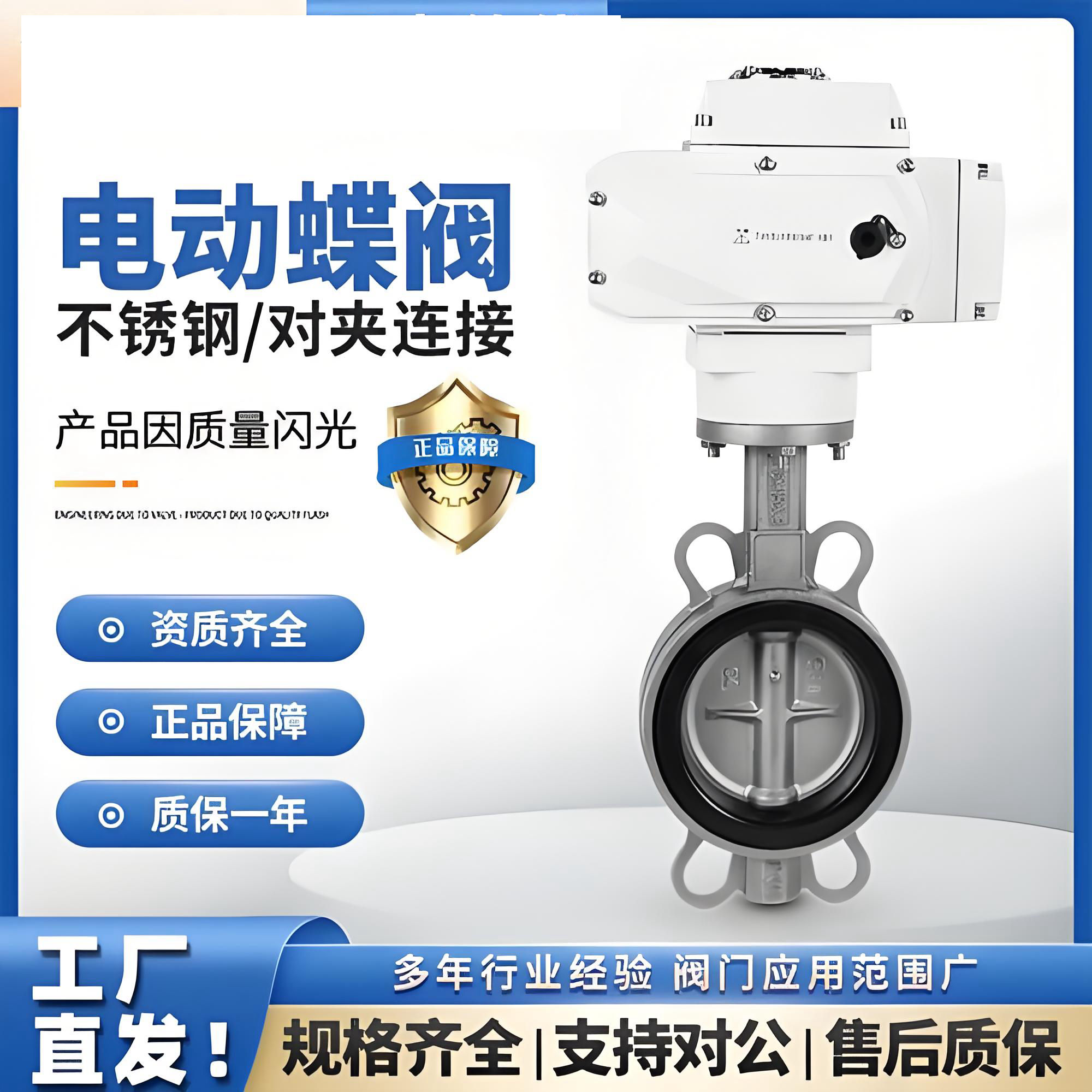

上海湖泉阀门 集团有限公司D971X-16P 是一款高性能的对夹式电动软密封蝶阀。该型号专为工业自动化控制系统设计，集成了电动执行机构与中线型蝶阀本体。其中，“D”代表蝶阀，“9”代表电动驱动，“7”代表对夹连接，“1”代表中线结构，“X”代表橡胶软密封，“16”代表公称压力1.6MPa，“P”代表阀体及主要过流部件材质为不锈钢（通常指CF8/304或根据定制为316L系列）。本特定配置（DN50, 220V, 316L阀板）特别适用于对耐腐蚀性有较高要求的中小口径管道系统，如化工、制药、食品及海水处理等领域。其结构紧凑、重量轻，安装无需法兰螺栓贯穿阀体两侧，节省安装空间。

2. 型号参数解析

• ‌型号‌：D971X-16P
• ‌通径‌：DN50 (2英寸)
• ‌驱动方式‌：电动 (AC 220V)
• ‌阀板材质‌：316L 不锈钢 (低碳奥氏体不锈钢，耐晶间腐蚀性能优于304/316)
• ‌公称压力‌：PN16 (1.6 MPa)
• ‌连接方式‌：对夹式 (Wafer)
• ‌密封形式‌：软密封 (通常为EPDM或NBR，具体视介质温度而定)

3. 核心技术特点

3.1 优异的耐腐蚀性能

阀板采用 ‌316L 不锈钢‌ 制造。相较于普通304不锈钢，316L添加了钼元素并降低了碳含量，显著提升了在氯化物环境、酸性介质及高温环境下的抗点蚀和抗晶间腐蚀能力。这使得该阀门在处理海水、污水、弱酸碱溶液及食品级介质时具有更长的使用寿命。

3.2 智能电动执行机构 (220V AC)

• ‌电源规格‌：AC 220V ±10%，50/60Hz，单相供电，接线简便，适用于大多数工业及民用配电环境。
• ‌控制模式‌：
  • ‌开关型‌：接收无源触点信号，实现全开或全关控制。
  • ‌调节型 (可选)‌：可接收 4-20mA 或 1-5V DC 标准信号，实现0-90°精确角度调节，满足流量控制需求。
• ‌防护等级‌：标配 IP67 防护等级，防尘防水，适应户外或潮湿环境。
• ‌安全保护‌：内置过热保护、过载保护及力矩限制功能，防止电机烧毁；具备电气限位和机械限位双重保护，确保阀位准确。
• ‌手动优先‌：配备手动手柄，在断电或紧急情况下可手动操作阀门启闭。

3.3 结构设计优势

• ‌中线无销结构‌：阀杆与蝶板采用一体化或高强度连接，消除传统销轴连接的泄漏点和磨损风险，实现双向零泄漏密封。
• ‌对夹式安装‌：阀体厚度薄，重量轻，通过管道法兰夹紧固定，安装快捷，维护方便，特别适合空间受限的场合。
• ‌低流阻设计‌：全开时流道直通，流体阻力小，节能效果显著。

4. 主要技术参数

5. 应用领域

鉴于316L阀板的耐蚀性和220V电源的通用性，该产品广泛应用于：

• ‌化工与制药‌：输送腐蚀性液体、溶剂、药液。
• ‌食品与饮料‌：卫生级要求较高的水处理、果汁、酒类管道。
• ‌水处理与环保‌：海水淡化、污水处理、纯水系统。
• ‌电力与暖通‌：冷却水系统、空调水系统、蒸汽管道。

6. 安装与维护注意事项

• ‌安装方向‌：建议水平安装，若垂直安装需确保执行器向上或侧向，避免雨水积聚。
• ‌管道对中‌：安装前需清理管道内杂物，确保管道法兰平行对中，严禁强行拧紧螺栓导致阀体变形。
• ‌电气接线‌：务必确认电源电压为 AC 220V，接地良好。若为调节型，需注意信号线屏蔽干扰。
• ‌调试‌：通电前请确认阀门处于关闭或中间位置，首次通电需检查开/关方向是否与控制器指示一致。
• ‌定期维护‌：定期检查密封面磨损情况及执行机构润滑状态，长期不动作时应每月进行一次全行程启闭测试。

注：具体外形尺寸、扭矩参数及接线图请以厂家提供的最新技术手册为准。订货时请明确介质成分、温度及控制要求，以便选择合适的密封材质和执行器类型。
