产品名称：矿用电动蝶阀WSD943X-16P DN500含执行器[ 2025-12-10 ]

: 订购热线：021-64162222

: 订购传真：021-62677999

: 质量稳定：实行全过程质量监控，细致入微全方位检测！

: 价格合理：高效内部成本控制，减少了开支，让利于客户

: 交货快捷：先进生产流水线，充足的备货，缩短了交货期！

产品介绍
规格尺寸
结构图片

产品概述

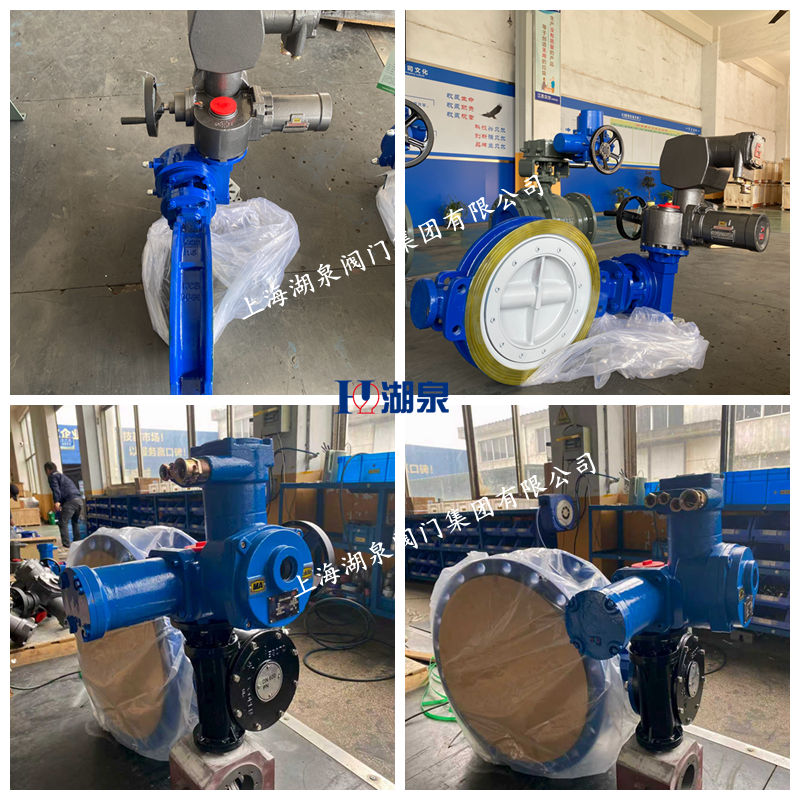

矿用电动蝶阀 WSD943X-16P DN500 是一种专为煤矿等易燃易爆环境设计的特种阀门，主要用于瓦斯抽采、输送管道的流量调节或紧急切断。该阀门采用电动执行机构驱动，具备防爆、耐腐蚀和双向密封等特性，以满足矿用安全要求。‌

核心特性

‌防爆安全设计‌

执行机构采用矿用隔爆型结构，通过煤安认证（MA标志），能在瓦斯浓度较高的环境中安全运行，避免电火花引发爆炸。‌

阀体配备防静电措施，如接地设计，防止摩擦产生静电积累。‌

‌结构与密封性能‌

‌阀门结构‌：基于三偏心或双偏心设计，阀杆回转中心与阀体中心线偏移，减少启闭摩擦，延长使用寿命。‌

‌密封材料‌：软密封（如丁腈橡胶、聚四氟乙烯），适用于瓦斯等腐蚀性介质，实现双向零泄漏密封。‌

‌阀体材质‌：常用球墨铸铁、铸钢或不锈钢，DN500规格需确认具体材质（如不锈钢可耐腐蚀）。‌

‌电动执行器特点‌

‌驱动方式‌：隔爆型电动执行器，支持手电切换（断电时可手动操作），确保断电情况下仍能应急控制。‌

‌控制功能‌：部分型号集成485通讯接口，可实现远程控制或与DCS系统对接，支持开关到位信号输出。‌

‌电源要求‌：通常配置AC380V或AC220V电源，防护等级IP65以上，适应矿井潮湿环境。‌

‌技术参数（DN500规格参考）‌

‌公称压力‌：PN16（即1.6MPa），适用于中高压管道。‌

‌适用温度‌：密封材料限制下，一般为-20℃～120℃（如丁腈橡胶），特殊材质可耐更高温度。‌

‌连接方式‌：法兰连接，符合GB/T9115标准。‌

‌通径范围‌：DN500属常见规格，适用于大流量瓦斯管道。‌
应用场景

主要用于煤矿瓦斯抽采系统、泵房、发电厂等高危环境，适用于DN500管径的瓦斯输送管路，实现自动或手动启闭、流量调节。‌

注意事项

‌认证要求‌：矿用设备必须具备MA防爆认证，采购时需核实执行器和阀门的认证证书。‌

‌维护建议‌：定期检查密封件磨损情况，清洁防爆腔体，确保执行器绝缘性能。‌

‌选型提示‌：DN500阀门重量较大，安装时需考虑支撑结构；若介质含颗粒物，建议选用硬密封版本以减少磨损。‌
