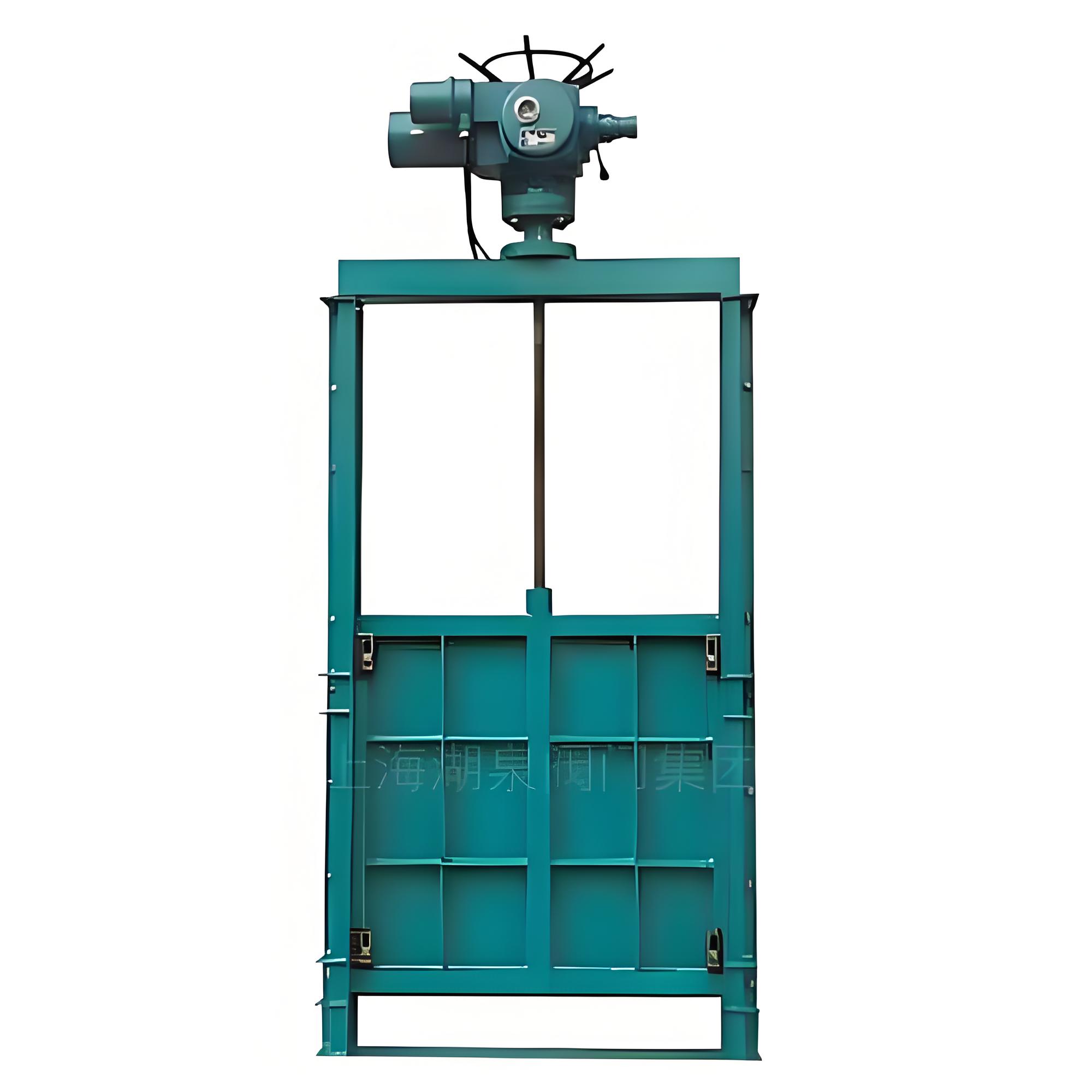

产品名称：电动方形闸板阀（按图制作_304钢_含电动执行器）[ 2026-08-26 ]
- 订购热线：021-64162222
- 订购传真：021-62677999
- 质量稳定：实行全过程质量监控，细致入微全方位检测！
- 价格合理：高效内部成本控制，减少了开支，让利于客户
- 交货快捷：先进生产流水线，充足的备货，缩短了交货期！
- 产品介绍
- 规格尺寸
- 结构图片
1. 产品概述
本产品为按图定制的电动方形闸板阀，主体材质选用优质304不锈钢，并集成高性能电动执行器。该阀门专为解决粉体、颗粒及小块物料在管道输送中的截断与流量控制难题而设计。凭借304不锈钢优异的耐腐蚀性与卫生性能，结合电动驱动的自动化优势，广泛适用于化工、食品、医药、冶金及环保等行业，特别适合对介质纯净度、防腐要求较高或需远程集中控制的工况。
2. 核心特点
- 定制化方形结构：严格依据用户提供的图纸进行非标制作，完美匹配现场管道接口尺寸（常见规格如200×200mm至1000×1000mm等），确保安装无缝对接。
- 304不锈钢材质：阀体、闸板及关键接触部件均采用304不锈钢制造。相比碳钢，其具备更强的耐酸碱腐蚀能力，表面光洁度高，不易粘附物料，符合食品级及高洁净度行业标准。
- 智能电动驱动：配备多回转式电动执行器，支持DC24V或AC220V电压输入。可实现远程自动控制、信号反馈及行程限位，操作轻便灵活，大幅降低人工劳动强度。
- 防卡阻设计：针对粉粒体物料易结块、易卡滞的特性，优化了闸板导轨与密封面结构，确保闸板升降顺畅，无卡阻现象。
- 全通径流道：开启状态下流道完全畅通，流阻系数极小，有效避免物料堆积和压力损失。
3. 主要技术参数
参数项目 技术指标 主体材质 304不锈钢 (可根据需求升级为316/316L) 驱动方式 电动执行器 (含手动过载保护机构) 公称通径 按图定制 (典型范围: 200×200mm - 1000×1000mm) 公称压力 0.05 MPa - 1.0 MPa (视具体设计而定) 适用温度 -10℃ ~ +200℃ (常规型) / 最高可达300℃ (特殊密封) 适用介质 干燥粉体、晶粒料、颗粒料、小块物料 (≤50mm) 密封型式 硬密封 (金属对金属) 或 软密封 (橡胶/四氟) 连接标准 GB/T9113, JB/T79 或按图纸法兰尺寸 4. 工作原理
电动执行器接收控制信号后，驱动丝杆旋转，将旋转运动转化为闸板的直线往复运动。
- 开启状态：闸板提升至阀体上方，介质通过方形通道自由流动。
- 关闭状态：闸板下降至阀座密封面，依靠楔形结构或弹性变形产生密封力，切断介质流通。
5. 应用领域
- 化工行业：腐蚀性粉末、塑料颗粒、碳酸钙等原料输送。
- 食品医药：面粉、淀粉、药粉等对卫生等级要求高的物料控制。
- 环保能源：电厂灰渣、除尘器卸灰、污水处理污泥输送。
- 建材冶金：水泥生料、矿粉、冶金辅料的气力输送系统。
6. 安装与维护注意事项
- 安装方向：阀杆可垂直向上或水平安装，但需确保执行器不受额外应力。DN600以上大型阀门建议垂直固定以减轻闸板自重影响。
- 清洁管路：安装前务必清除管道内焊渣、杂物，以免损坏密封面。
- 调试运行：首次使用前应检查电动执行器行程限位是否准确，确保全开全关到位，并在阀杆处涂抹适量润滑脂。
- 定期维护：定期检查密封面磨损情况及电动装置接线紧固度，长期停用时应使阀门处于关闭状态并保持干燥。
注：本产品为非标定制件，具体尺寸、压力等级及电气参数请以最终确认的加工图纸和技术协议为准。
