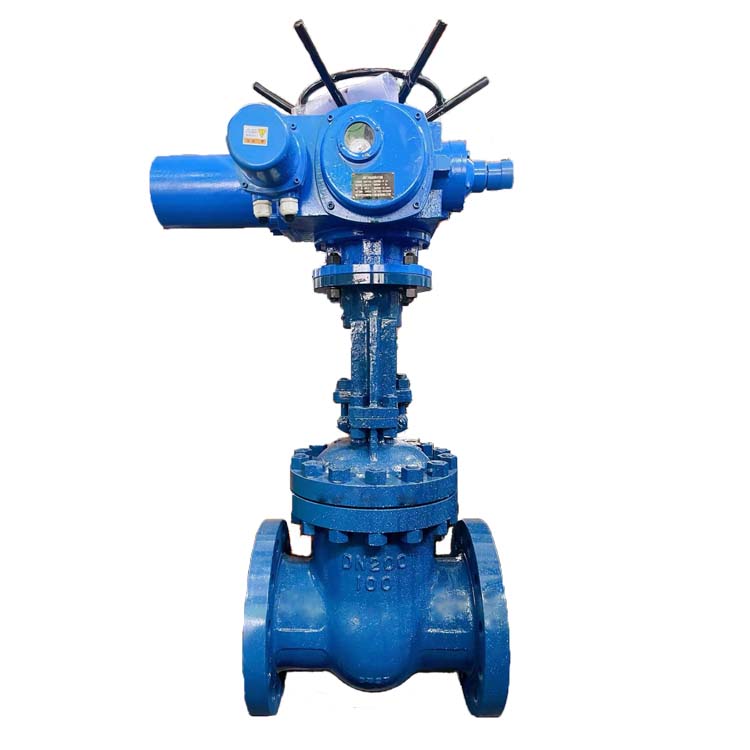

产品名称：铬钼钢电动闸阀Z941H-100 DN400(介质：过热蒸汽)[ 2026-01-26 ]

: 订购热线：021-64162222

: 订购传真：021-62677999

: 质量稳定：实行全过程质量监控，细致入微全方位检测！

: 价格合理：高效内部成本控制，减少了开支，让利于客户

: 交货快捷：先进生产流水线，充足的备货，缩短了交货期！

产品介绍
规格尺寸
结构图片

铬钼钢电动闸阀Z941H-100 DN400是一种适用于高温高压工况的工业阀门，采用电动驱动、法兰连接及楔式闸板结构，专为控制水、蒸汽、油品等介质而设计。‌‌
产品概述‌
该阀门型号“Z941H-100”中，“Z”代表闸阀，“9”表示电动驱动，“4”指法兰连接，“1”为明杆结构，“H”表明密封面材质为铬不锈钢或类似硬质合金，“100”对应公称压力PN100（即10.0MPa）。DN400指公称通径为400毫米。阀体主体材料采用铬钼钢（I型），这种合金钢具有良好的高温强度和抗蠕变性能，适用于温度≤550℃的苛刻环境。‌‌
结构与性能‌
阀门采用楔式刚性单闸板结构，通过电动装置驱动阀杆升降实现启闭。其主要零件材料配置为：阀体与阀盖为铬钼钢，闸板为铬钼钢与不锈钢的组合或硬质密封面，阀杆为碳钢，阀杆螺母为青铜或球墨铸铁。‌ 性能规范如下：公称压力为10.0MPa；强度试验压力为15.0MPa，密封试验压力为11.0MPa；适用介质为水、蒸汽、油品；适用温度≤550℃。‌
主要外形及连接尺寸 (PN100)
- ‌结构长度 (L):‌ 600 mm
- ‌法兰外径 (D):‌ 580 mm
- ‌法兰螺栓孔中心圆直径 (D1):‌ 525 mm
- ‌法兰密封面直径 (D2):‌ 485 mm
- ‌法兰厚度 (b):‌ 36 mm
- ‌螺栓孔数量及直径 (z-Φd):‌ 16-Φ30
- ‌阀门高度 (H):‌ 1849 mm（含电动装置）
- ‌推荐电动装置型号:‌ Z90
应用与特点
- ‌高温高压耐受性:‌ 铬钼钢阀体材料与高压力等级设计，使其能稳定工作于≤550℃和10.0MPa的工况。‌
- ‌电动操作便捷:‌ 配备电动执行器，可实现远程控制、自动启闭及程序化操作。
- ‌可靠密封:‌ 楔式闸板结构与硬质密封面配合，确保了高压下的密封可靠性。
- ‌标准法兰连接:‌ 符合主流法兰标准，安装与管路适配性强。‌
- ‌坚固耐用:‌ 关键部件采用合金钢及青铜等材料，整体结构坚固，使用寿命长。‌
选型与注意事项
选型时需确认管路介质、温度、压力参数与该阀门的适用范围匹配。安装前应核对法兰尺寸与现场管路法兰的一致性。操作与维护需遵循相关安全规范，定期检查电动装置运行状态及密封性能。‌
