产品名称：电动手动方形刀闸阀500×500（生产厂家）[ 2024-06-07 ]

: 订购热线：021-64162222

: 订购传真：021-62677999

: 质量稳定：实行全过程质量监控，细致入微全方位检测！

: 价格合理：高效内部成本控制，减少了开支，让利于客户

: 交货快捷：先进生产流水线，充足的备货，缩短了交货期！

产品介绍
规格尺寸

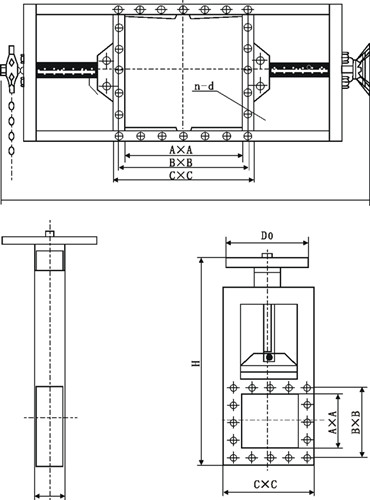

结构图片

一、电动手动方形刀闸阀500×500（生产厂家）介绍
上海湖泉阀门集团有限公司电动闸板阀，电动方形闸板阀，电动耐磨闸板阀，电动耐磨闸板门广泛应用于建材、冶金、矿山等行业粉尘物料流量控制的管道上。是控制粉尘物料流向的理想设备。该闸门主要由框架、丝杆螺母、闸板、电动头组成，电机的转动，使丝杆带着丝杆螺母和闸板作水平方向的往复运动，达到阀门的启闭目的，是种粉料、晶粒料、颗粒料及小块物料的流量或输送量的主要控制设备，具有结构简单、操纵灵活、重量轻、无卡阻、特别适用于各类固体物料和50mm左右块状、团状物料的输送及流量调节。

二、电动手动方形刀闸阀500×500（生产厂家）特点

1、具有全通径的通道，等同于平滑的管道，流通能力大，流阻小；具有双重上下游密封，无需润滑的密封部位，密封性好，可靠性高；具有较少的零部件；设计新颖，既满足了管线的工艺性要求，又满足了用户的操作和维护简便性的要求，能保证阀门长期可靠地运行。

2、可提升的闸板密封面，可刮除密封面的的粘着物，自动清除杂物。

3、整体的不锈钢材质，可防止腐蚀破坏。

4、短结构长度，可节省原料、安装空间，也有效支持管道强度。

5、上密封填料函设计，使上密封安全有效，经久耐用。

6、三角形的支架节省原材料，保证需要的力学性能。

7、阀体加强筋设计提高阀体强度。

8、不锈钢阀杆经久耐用，双头螺使用启闭更为迅。

类别	A×A	B×B	C×C	H	L	n-d	重量
单向	200×200	256×256	296×296	820	100	8-Φ12	62
	250×250	306×306	346×346	930	100	8-Φ14	70.5
	300×300	356×356	396×396	1050	100	8-Φ14	81
	400×400	456×456	496×496	140	100	12-Φ14	114
	450×450	510×510	556×556	1450	120	12-Φ18	130
	500×500	560×560	606×606	1610	120	16-Φ18	147
双向	600×600	660×660	706×706	1830	120	16-Φ18	169
	700×700	770×770	820×820	2130	140	20-Φ18	236
	800×800	870×870	920×920	2440	140	20-Φ18	303
	900×900	974×974	1030×1030	2660	160	27-Φ23	424
	1000×1000	10741074	1130×1130	2870	160	24-Φ23	636
说明	LMD-单向	I-手轮	距地面小于1.7米用手轮，大于1.7米用链轮链条节数M=0.105X-113（X是丝杆中心离地面度度）
