产品名称:dmz973电动暗杆式刀型闸阀[ 2022-09-23 ]

订购热线:021-64162222
订购传真:021-62677999
质量稳定:实行全过程质量监控,细致入微全方位检测!
价格合理:高效内部成本控制,减少了开支,让利于客户
交货快捷:先进生产流水线,充足的备货,缩短了交货期!
  • 产品介绍
  • 规格尺寸

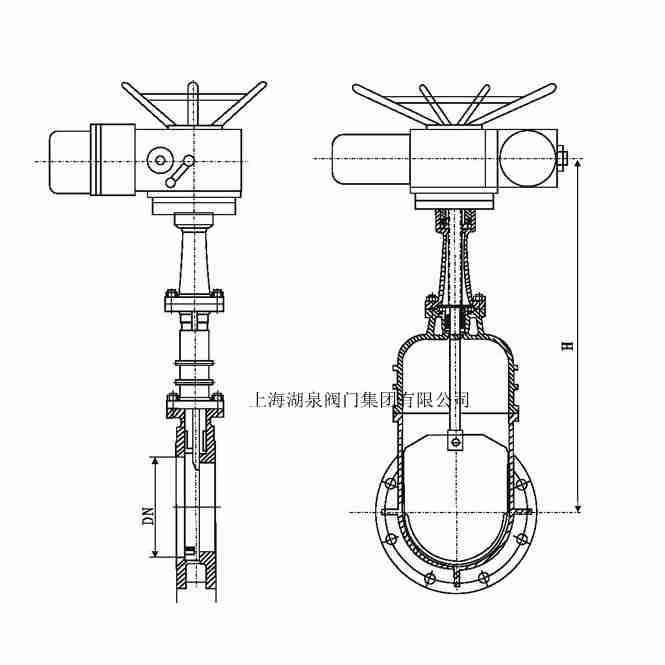

  • 结构图片
  • 一、dmz973电动暗杆式刀型闸阀产品介绍

    上海湖泉阀门集团有限公司 DMZ973H 电动暗板刀型闸阀产品,DMZ973H 电动暗杆刀型闸阀带盖污水刀型阀具有阀体结构长度短、重量轻、阀座密封面可免受介质冲刷,密封面受压均匀、贴合严密、在关闭过...DMZ973F/H-10C/16P、DMZ973Y电动暗杆式刀型闸阀产品概述 该产品驱动部分采用多回转电动装置,用以驱动和控制阀门的开启和关闭,操作人员可以在控制室内远距离对阀...启闭迅速,平稳可靠,自动化程度高。 安装高度及位置不受限制。 采用防爆型电动装置,在易燃易爆,甚至有毒气体环境中可以正常工作。
    dmz973电动暗杆式刀型闸阀

    二、dmz973电动暗杆式刀型闸阀装置参数

    电源:AC380V、50HZ。
    标准型:标准型产品具有防尘、防雨水的外壳 保护能力、保护等级IP65,可直接用于户外。
    防水型:产品具有防尘、防浸水(IP67)的外壳防护等级。
    防爆型(EX):防爆等为DⅡ BT4/DⅡ CT4(不含乙炔)。
    环境温度:-20℃~40℃
    可选:配电气控制器
    启闭迅速,平衡可靠,自动化程度高。
    安装高度及位置不受限制。
    采用防爆型电动装置,在易燃易爆,甚至有毒气体环境中可以正常工作。
    配有手动,万一供电间断,可以手动操作开启或关闭阀门,有效控制介质,防止事故发生。

    三、dmz973电动暗杆式刀型闸阀装置性能介绍

    1、阀体、填料涵均为精密铸造,其中阀体采用凸缘式整体铸造,材质可根据用户需要选用304、316、316L、WCB、2Crl3,密封圈采用PTFE增强聚四氟乙烯材质,耐腐蚀、耐磨损、不沾渣。
    2、阀板有5个支撑点,使阀板有很好的自对中。当阀门处于关闭状态,并承受背压时,阀板不发生偏移。
    3、刀形浆闸阀可以配置手轮、手动拉链、正齿轮传动、伞齿轮传动、气动和电动。
    4、刀形浆闸阀内部可制成V形、三角形、五角形通道。V型闸板可作为调节控制使用。
    5、刀形浆闸阀连接形式有对夹式、法兰支耳式,密封有金属对金属硬密封、金属对聚胺脂、带增强的聚四氟乙烯软密封。
    6、适用介质:金矿粉、尾矿、纸浆、木浆、纤维、粉尘、化学品处理污水、沉淀池、矿砂、炉渣、煤泥、沥青、料仓出口、水果、谷物、水泥浆、屠宰厂废水等。
    7、工作温度:软密封(PTFE):-40℃~180℃;碳素钢:-29℃~425℃;不锈钢:-40℃~600℃;铬钼钒钢:≤550℃;工作压力:0.6~1.6MPa。

  • PN1.0MPa法兰连接尺寸

    公称通径

    法兰外径

    螺栓孔中心距

    螺栓孔直径

    螺栓孔数量

    螺栓直径

    密封面

    法兰厚度

    DN

    D

    K

    L

    d

    f

    C

    DN50

    165

    125

    18

    4

    M16

    100

    3

    18

    DN65

    185

    145

    18

    4

    M16

    120

    3

    20

    DN80

    200

    160

    18

    4

    M16

    135

    3

    20

    DN100

    220

    180

    18

    8

    M16

    155

    3

    22

    DN125

    250

    210

    18

    8

    M16

    185

    3

    24

    DN150

    285

    240

    23

    8

    M20

    210

    3

    24

    DN200

    340

    295

    23

    8

    M20

    265

    3

    24

    DN250

    395

    350

    23

    12

    M20

    320

    3

    26

    DN300

    445

    400

    23

    12

    M20

    368

    4

    28

    DN350

    505

    460

    23

    16

    M20

    428

    4

    28

    DN400

    565

    515

    26

    16

    M24

    482

    4

    30

    DN450

    615

    565

    26

    20

    M24

    532

    4

    30

    DN500

    670

    620

    26

    20

    M24

    585

    4

    32

    DN600

    780

    725

    30

    20

    M27

    685

    5

    36

    DN700

    890

    840

    30

    24

    M27

    800

    5

    36

    DN800

    1015

    950

    34

    24

    M30

    905

    5

    38

    DN900

    1115

    1050

    34

    28

    M30

    1005

    5

    38

    DN1000

    1230

    1160

    36

    28

    M33

    1110

    5

    38


  • dmz973电动暗杆式刀型闸阀
