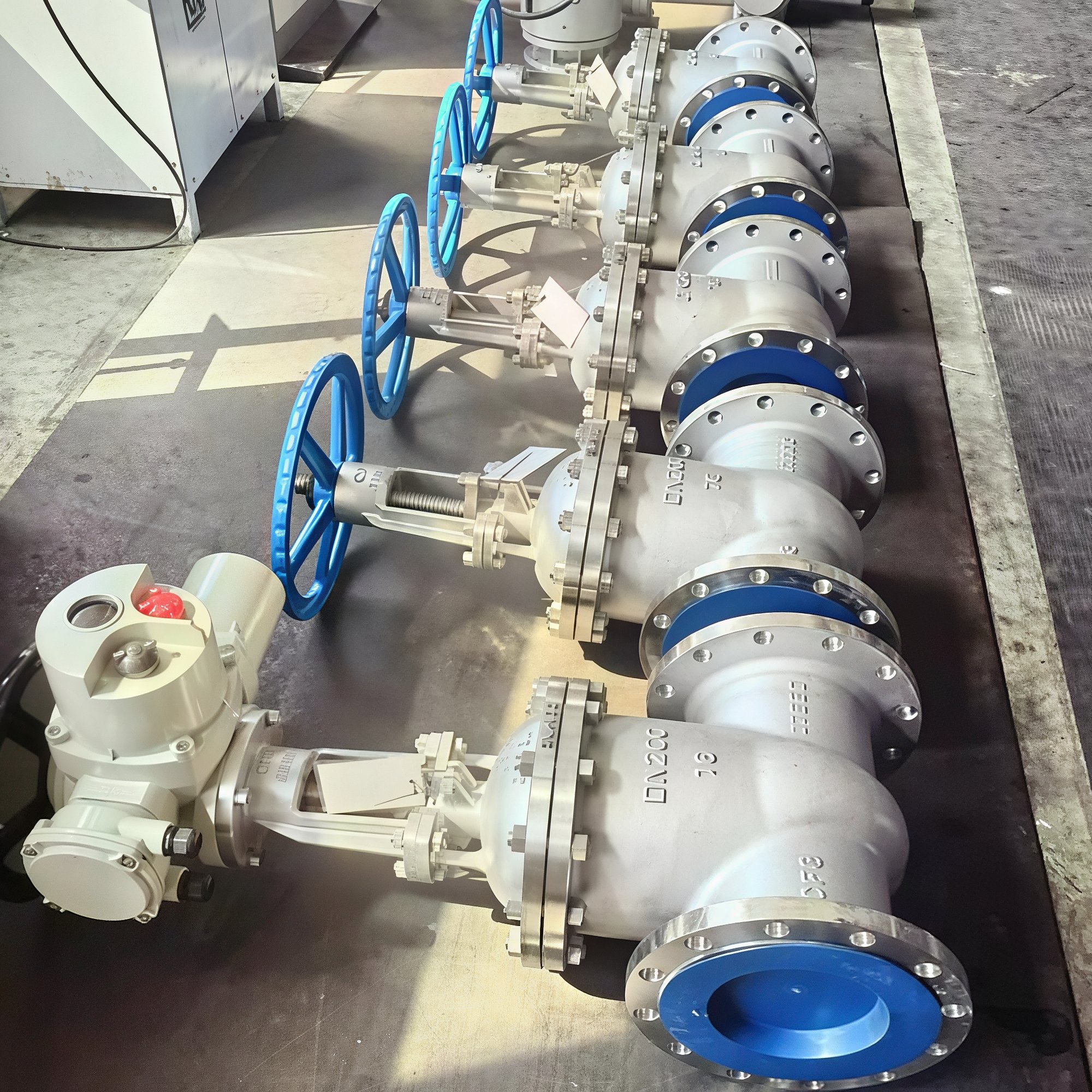

产品名称：不锈钢电动闸阀Z941W-16P,DN300（水、气、油,≤180℃,1.6MPa,304）[ 2026-10-21 ]

: 订购热线：021-64162222

: 订购传真：021-62677999

: 质量稳定：实行全过程质量监控，细致入微全方位检测！

: 价格合理：高效内部成本控制，减少了开支，让利于客户

: 交货快捷：先进生产流水线，充足的备货，缩短了交货期！

产品介绍
规格尺寸
结构图片

一、产品概述
‌上海湖泉阀门集团有限公司Z941W-16P DN300 是一款专为中低压管路系统设计的高性能自动化截断设备。该阀门采用优质304不锈钢材质制造，配备多回转式电动执行机构，通过电能驱动实现阀板的直线升降运动，从而完成对管路介质的远程接通或切断控制。其公称通径为DN300，公称压力为1.6MPa，适用于工作温度≤180℃的水、气体、油品等介质环境，广泛应用于石油、化工、电力、冶金及城市给排水等领域的自动化控制系统中。
二、型号解析‌
- ‌Z‌：代表闸阀（Gate Valve）。
- ‌9‌：代表驱动方式为电动（Electric）。
- ‌4‌：代表连接形式为法兰连接（Flange）。
- ‌1‌：代表结构形式为楔式弹性单闸板。
- ‌W‌：代表密封面由阀体直接加工而成（即不锈钢对不锈钢硬密封）。
- ‌16‌：代表公称压力为1.6MPa（PN16）。
- ‌P‌：代表阀体材质为304不锈钢（Cr18Ni9）。
- ‌DN300‌：代表公称通径为300mm。
三、核心技术特点‌
- ‌优质耐腐材质‌：阀体、阀盖及闸板均采用304不锈钢铸造，具有优异的耐腐蚀性和抗氧化性，特别适用于水、弱酸碱及油性介质，确保在≤180℃工况下的长期稳定运行。
- ‌低流阻设计‌：采用直通式流道设计，介质流经阀门时不改变流动方向，流体阻力小，有效降低管道能耗，避免介质沉积。
- ‌可靠密封结构‌：密封副采用楔式弹性闸板结构，利用介质压力实现自密封或强制密封。密封面经过精密加工，硬度匹配合理，耐磨损、抗擦伤，确保关闭时的严密性，杜绝内漏。
- ‌智能电动驱动‌：配套高性能电动执行器，支持远程自动控制。具备转矩保护、行程控制及手动/电动切换功能。防护等级通常可达IP55或更高，适应户外及潮湿环境。支持AC380V标准电源，操作简便，维护成本低。
- ‌双向流通能力‌：介质流动方向不受限制，可从阀门两侧任意方向流过，安装灵活，便于管道布局。
四、主要技术参数‌
- ‌公称通径‌：DN300
- ‌公称压力‌：1.6 MPa (PN16)
- ‌适用介质‌：水、气体、油品、蒸汽及非强腐蚀性液体
- ‌工作温度‌：≤180℃
- ‌阀体材质‌：304不锈钢 (CF8)
- ‌连接方式‌：法兰连接（符合GB/T、JB/T等标准）
- ‌驱动方式‌：电动（可配手动蜗轮备用）
- ‌电源电压‌：常规AC380V 50Hz（可根据需求定制220V或其他电压）
五、应用领域‌
- ‌石油化工‌：用于原油、成品油及化工液体的输送管路截断。
- ‌电力行业‌：火力发电厂的水系统、油系统及辅助蒸汽管路。
- ‌城市基建‌：自来水厂、污水处理厂的供水与排水主管道。
- ‌冶金轻工‌：工业用水、压缩空气及轻质油品的管道控制。
六、安装与维护建议‌
- 安装前需核对阀门铭牌参数是否符合工况要求，清除阀腔内杂物。
- 建议水平安装于管道上，若垂直安装需考虑执行器承重及操作便利性。
- 定期检查电动执行器的接线及润滑情况，确保电气安全及机械传动灵活。
- 长期存放或停用时，应将阀门处于微开状态，防止密封面粘连，并定期对裸露金属部位进行防锈处理。
