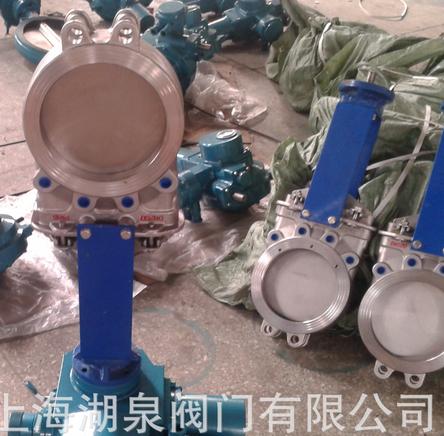

产品名称:电动不锈钢闸阀[ 2021-05-17 ]

订购热线:021-64162222
订购传真:021-62677999
质量稳定:实行全过程质量监控,细致入微全方位检测!
价格合理:高效内部成本控制,减少了开支,让利于客户
交货快捷:先进生产流水线,充足的备货,缩短了交货期!
  • 产品介绍
  • 规格尺寸
  • 结构图片
  • 一、电动不锈钢闸阀详细介绍

    上海湖泉阀门有限公司提供不锈钢电动闸阀,不锈钢电动球阀、不锈钢电动蝶阀、不锈钢电动截止阀等阀门全套工程解决方案,提供阀门售前、售中、售后专业服务... 专业生产电动不锈钢闸阀厂家,公司拥有高精度加工中心等,实力强劲,技术精湛,正确的选择, 不锈钢电动闸阀,不锈钢闸阀规格型号, ,316不锈钢闸阀,不锈钢电动阀,304不锈钢闸阀, 品质更上乘的不锈钢电动闸阀,型号更齐全的不锈钢电动闸阀.价格更公道的不锈钢电动闸..全国知名的不锈钢电动闸阀等通用阀门生产商、供应商。数十年的不锈钢电动闸阀专业制造经验。我们立志成为世界领先的阀门制造商,全国优秀的阀门优秀供应商。年底促销,2020,专业生产厂家,厂家直接发货,配开关调节阀门,优质保证,配套厂家,品质优良,值得

    二、电动不锈钢闸阀产品优点

    1、密封性能好 全开时密封面受冲蚀较小。
    2、介质流经闸阀时不改变其流动方向,所以流体阻力小。
    3、启闭力矩小,省力 ,介质流动方向相垂直、启闭较省力。
    4、介质流动方向不受限制,更适用于介质的流动方向可能改变的管路中。
    5、全开时,密封面受工作介质的冲蚀比截止阀小。
    6、体形比较简单,铸造工艺性较好,适用范围广。
    7、阀盖填料室设有密封结构,具有自胀压紧作用,具有很好的系统气密性。

    三、电动不锈钢闸阀主要零部件材质

    阀体/阀盖 ZG1Cr18Ni9Ti ZG00Cr18Ni10 ZG1Cr18Ni12Mo2Ti ZG00Cr17Ni14Mo2 WCB
    零件名称 ZG1Cr18Ni9Ti系列 ZG00Cr18Ni10系列 ZG1Cr18Ni12Mo2Ti系列 ZG00Cr17Ni14Mo2系列 WCB系列
    闸板 ZG1Cr18NI9Ti ZG00Cr18Ni10 ZG1Cr18Ni12Mo2Ti ZG00Cr17Ni14Mo2 1Cr13
    阀杆 1Cr18Ni9Ti ooCr18Ni10 1Cr18Ni12Mo2Ti ooCr17Ni14Mo2 1Cr13
    填料 PTFE编织 PTFE编织 PTFE编织 PTFE编织 石墨Graphite
    垫片 304L+PTFE 304L+PTFE 316L+PTFE 316L+PTFE 石墨+304
    Graphite+304
    压盖 ZG1Cr181Ni10 ZG00Cr18Ni10 ZG1Cr18Ni12Mo2Ti ZG00Cr17Ni14Mo2 WCB
    填料压环 1Cr18Ni9Ti 00Cr18Ni10 1Cr18Mi12Mo2Ti 00Cr17Ni14Mo2 1Cr13
    螺栓 1Cr171Ni2 1Cr171Ni2 1Cr171Ni2 1Cr171Ni2 35CrMoA
    螺母 1Cr18Ni9Ti 1Cr18Ni9Ti 1Cr18Ni9Ti 1Cr18Ni9Ti

    四、电动不锈钢闸阀性能规范

    型号 公称压力
    (MPa)
    实验压力 工作温度(℃) 适用介质
    强度(水)(Mpa) 密封(水)空气 低压密封空气(Mpa)
    Z94IH-16C
    Z941W-16P(R)
    1.6 2.4 1.8 0.6 ≤200 NITRICACID
    硝酸类
    ACETICACID
    醋酸类
    NITRICACID
    Z941W-25P(R) 2.5 3.8 2.8 0.6 ≤200 硝酸类
    Z941W-40P(R) 4.0 6.0 4.4 0.6 ≤200 ACETICACID
    Z941W-64P(R) 6.4 9.6 7.0 0.6 ≤200 醋酸类
    公称压力
    PN/MPa
    Nominal
    pressure
    试验压力/MPaSealtest
    壳体强度试验
    Shellstrength
    上密封试验
    Backsealtest
    密封试验
    Seattest
    1.0 1.5 1.1 1.1
    1.6 2.4 1.8 1.8
    2.5 3.8 2.8 2.8
    4.0 6.O 4.4 4.4
    6.4 8.6 7.O 7.0
    1O.O 15.O 11.O 11.O


    五、电动不锈钢闸阀适用范围

    壳体材料 适用介质 适用温度(℃)
    碳素钢(C型) 水、蒸汽、油品 ≤425
    铬镍钛钢(P型) 硝酸类 ≤200
    铬镍钼钛钢(R型) 醋酸类 ≤200
    铬钼钢(I型) 水、蒸汽、油品 ≤550

    六、电动不锈钢闸阀安装的正确方法

    1、用户在安装前必须考虑预留阀门驱动装置的必要空间。
    2、出厂时均已调试好,用户第一次使用时,为防止接线错 误,先手动将阀门开至半开状态,再接通电源进行空载试开。
    3、安装前须检查阀门型号是否与工况相符。
    4、检查电内腔及密封面等部位有无杂物,如有须清洗干净。
    5、安装时各螺栓要均匀拧紧。
    6、安装时不能强烈撞击阀门或任意拧动阀门零部件。
    7、密封处外露的,须定期加注密封脂类。
    8、在较为干燥的地区,驱动装置为正齿轮时,须期加注润滑油。

  • 七、电动不锈钢闸阀主要外形尺寸

    公称通径DN(in) 主要外形尺寸及连接尺寸(mm) 电动装置型号
    L D D1 D2 b f z-Φd H
    Z940、Z941、Z942
    40 200 145 110 85 16 3 4-Φ18 595 ZB15
    50 250 160 115 100 16 3 4-Φ18 653 ZB15
    65 265 180 145 120 18 3 4-Φ18 665 ZB15
    80 280 195 160 135 20 3 8-Φ18 725 ZB15
    100 300 215 180 155 20 3 8-Φ18 787 ZB15
    125 325 245 210 185 22 3 8-Φ18 806 ZB20
    150 350 280 240 210 24 3 8-Φ23 955 ZB20
    200 400 335 295 265 26 3 12-Φ23 1105 ZB40
    250 450 405 355 320 30 3 12-Φ25 1343 ZB40
    300 500 460 410 375 30 3 12-Φ25 1516 ZC45
    350 550 520 470 435 34 4 16-Φ25 1678 ZC45
    400 600 580 525 485 36 4 16-Φ30 1849 ZC90
    450 650 640 585 545 38 4 20-Φ30 1937 ZC90
    500 700 705 650 608 42 4 20-Φ34 2234 ZC120
    600 800 840 770 718 46 5 20-Φ41 2432 ZC180
    700 900 910 840 788 48 5 24-Φ41 2489 ZC250
    800 1000 1020 950 898 50 5 24-Φ41 2643 ZC350
    900 1100 1125 1050 998 52 5 28-Φ41 2945 ZC500
    1000 1200 1255 1170 1110 54 5 28-Φ42 3083 ZC500
    1200 1350 1485 1390 1325 56 5 32-Φ48 3382 ZC800
    1400 1500 1685 1590 1525 58 5 36-Φ48 3718 ZC1000

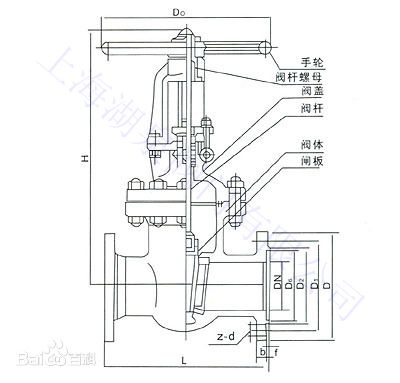

  • 八、电动不锈钢闸阀外形结构图

    电动不锈钢闸阀外形结构图
